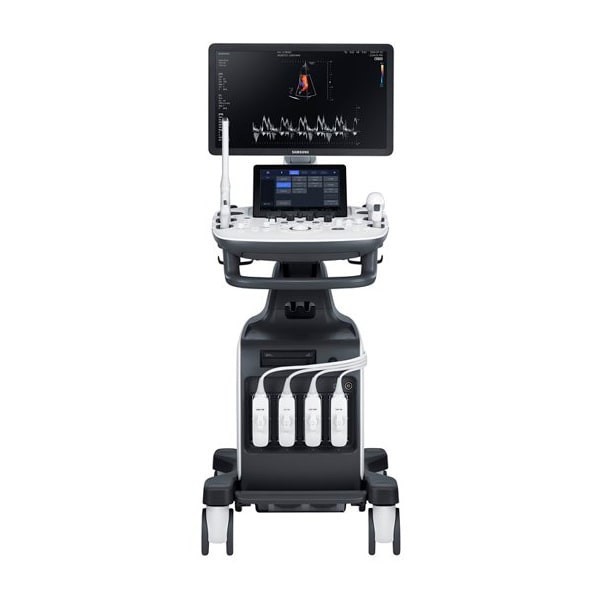

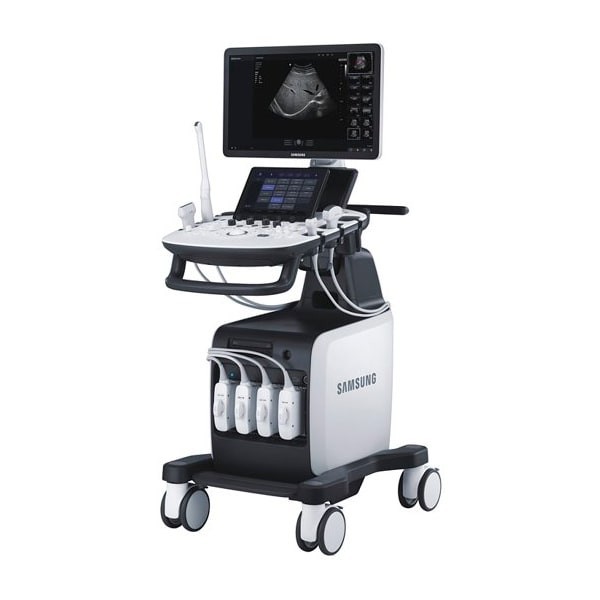

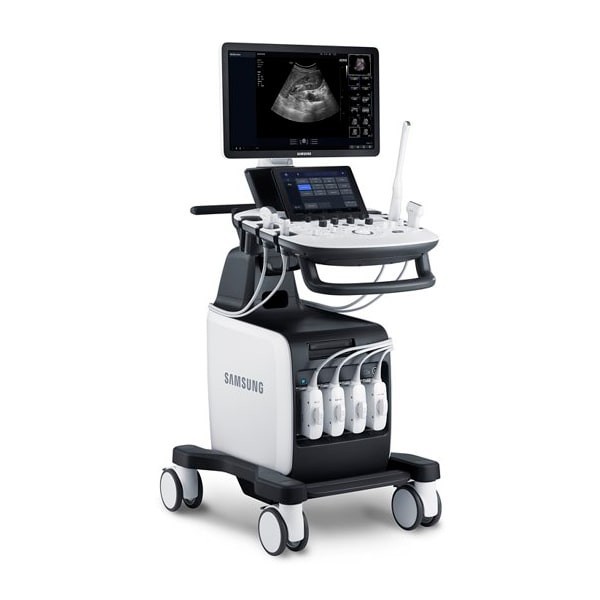

УЗИ аппарат Samsung Medison HS60-RUS

Интегрированная система в ультразвуковом аппарате Samsung HS60 предлагает передовые технологии пост-обработки изображения, что позволяет расширить границы исследования и повысить уверенность врачей. В  Samsung HS60 используется инновационный алгоритм "машинного обучения", который поддерживает принятие решений начинающими специалистами, включая автоматическую классификацию образований молочной железы по BI-RADS S-Detect Breast. Также доступны функции 5D (акушерство и гинекология), ElastoScan, E-Strain (эластография, дифференциальная диагностика в онкологии), Strain+ и StressEcho для ранней диагностики сердечно-сосудистых заболеваний.

УЗИ сканер Samsung HS60 идеально подходит для применения в диагностических центрах, а также в многопрофильных и специализированных медицинских учреждениях, включая исследовательские институты. Ультразвуковой аппарат  HS60 получил высокую оценку за свою эргономику и простой в использовании интерфейс, что было отмечено престижной наградой IF Design Awards в области промышленного дизайна. Благодаря компактным размерам, Samsung HS60 легко перемещать даже в условиях ограниченного пространства, например, через узкие двери или в палате пациента.

Технические характеристики Samsung HS60

• Стационарный ультразвуковой сканер
• LED монитор – 21,5" (с диодной подсветкой, разрешение 1920x1080)
• Сенсорная панель управления (touch-screen) 10.1"
• Разъемы для одновременного подключения до 5-х датчиков (4 + 1 CW)
• USB-порты (для подключения периферических устройств, внешних накопителей: флеш-карт)
• Кинопамять - автоматическая видео-запись фрагмента исследования с возможностями "перемотки", редактирования, проведения расчетов и последующей записи видео в файл
• Модуль ClearVision - фильтрация изображения в реальном времени: удаляет спекл-шумы и артефакты, усиливает контуры, делая ультразвуковое изображение контрастней на границе сред разной эхо-плотности
• Модуль MultiVision - детализация изображения и уменьшение артефактов за счет технологии получения изображения с учетом нескольких углов инсонации
• Модуль Biometry Assist - автоматическое измерение основных фотометрических параметров роста плода
• Система SonoView - система архивации и дальнейшего просмотра статических и динамических изображений (база данных изображений), имеется возможность копирования изображений на внешние накопители (подключение по USB), проводить измерения в архиве

Область исследований Samsung HS60

• Абдоминальные исследования
• Акушерство и гинекология
• Кардиология
• Чреспищеводная эхография
• Ангиология
• Нефрология
• Урология
• Онкология
• Педиатрия
• Неонатология
• Исследования поверхностных органов и костно-мышечной системы
• Молочной железы
• Транскраниальная эхография

Режимы визуализации Самсунг HS60

• B (2D) — двухмерное сканирование в оттенках серой шкалы, тканевая гармоника (в том числе пульс-инверсная)
• M — одномерный режим для исследования сердца, анатомический М-режим (необходим кардиопакет), CM — цветной М-режим (необходим кардиопакет)
• CD — цветное допплеровское картирование с возможностью изменения допплеровского угла
• PD — энергетический допплер с возможностью изменения допплеровского угла
• S-Flow — технология цветового допплеровского картирования с повышенной чувствительностью
• TDI — тканевый допплер (необходим кардиопакет)
• PW — импульсно-волновой допплер, steering — изменение допплеровского угла в режимах CD и PD, автоматический анализ допплеровских кривых
• HPRF — высокочастотный импульсно-волновой допплер
• CW — постоянно-волновой допплер (опция)
• 3D Freehand — режим статической 3D реконструкции обычными двумерными датчиками
• 3D — трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера (необходим Static 3D)
• 4D — трехмерное сканирование объемными датчиками в реальном масштабе времени (необходим Live 3D)
• Режимы одновременного отображения на экране 2-х, 4-х и более изображений, в т.ч. изображений в режимах B/C, B/PD в реальном масштабе времени
• Смешанные режимы (B/M, B/PWD, B/C, B/PD, B/PD/PWD, B/C/PWD)
• Трапециевидный режим (для линейных датчиков)
• Масштабирование

Опции

• Система Static 3D — трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера
• Система Live 3D — трехмерное сканирование объемными датчиками в реальном масштабе времени (4D)
• Кардиопакет: тканевый допплер (TDI) + анатомический М-режим + цветной М-режим (CM) + специализированные кардиологические расчеты
• Модуль синхронизации с ЭКГ
• Модуль CW — постоянно-волновой допплер
• Модуль Strain+ — недоплеровская методика количественной оценки глобальной и локальной сократимости левого желудочка сердца
• Модуль Stress Echo — программа для исследования сердца под нагрузкой
• Пакет опций 3D XI (объемная ультразвуковая томография)
• Пакет опций 3D MXI (мульти-объемная ультразвуковая томография)
• Модуль 5D Heart Color — позволяет исследовать структуры сердца плода на предмет потенциальных нарушений кровотока, что является важной составляющей эхокардиографического исследования плода Используя объемные данные STIC и ЦДК, строятся 9 стандартных эхокардиографических срезов плода на одном экране
• Модуль 5D NT — программа автоматического измерения ТВП и интракраниального пространства плода в режиме объемного сканирования
• Модуль 5D Follicle — программа автоматического определения и измерения размера и объема фолликулов в режиме объемного сканирования
• Модуль Realistic Vue — программа реконструкции реалистичного 3D УЗИ, при котором на объемное изображение накладывается виртуальный источник освещения. Специальный процессинговый алгоритм воспроизводит трехмерную анатомию плода с исключительной детализацией
• Модуль Crystal Vue — программа реконструкции прозрачного 3D УЗИ, которое получается при одновременном усилении внутренних и наружных структур. Применяется для визуальной оценки состояния плода и матки, помогает лучше идентифицировать мягкие ткани и кости
• Модуль STIC — объемная динамическая визуализация сердца плода
• Модуль HDVI (High Definition Volume Imaging) — повышение четкости изображения границ тканей с разной эхо-плотностью в объемном изображении (диагностика тонких повреждений тканей, дефектов мозга плода, стенок и клапанов сердца плода)
• Модуль 2D NT — полуавтоматическое измерение толщины воротникового пространства (маркер синдрома Дауна)
• Модуль Auto IMT — автоматическое вычисление комплекса интима-медиа общей сонной артерии (Intima Media Thickness). Данная оценка имеет большое значение для ранней диагностики атеросклероза и оценки риска развития инсульта и инфаркта миокарда
• Модуль Elastoscan — программы эластографии (качественная оценка) для исследований щитовидной железы, молочной железы у женщин и предстательной железы у мужчин
• Mодуль E-Strain — программа количественной оценки эластичности тканей по выбранной зоне (необходим модуль Elastoscan)
• Модуль S-Detect Breast — программа автоматического обнаружения и анализа образований молочной железы у женщин, измерение и классификация по системе BI-RADS
• Модуль Panoramic — панорамное сканирование
• Модуль HQ Vision — программа улучшения визуализации скелетно-мышечных структур
• Needle Mate+ — программа улучшения визуализации биопсийной иглы за счет увеличения ее контрастности на экране и изменения угла сканирования линейного датчика (Beam Steering)
• Педаль дистанционного управления
• Подогреватель геля
• Аккумуляторная батарея
• Система DICOM — возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники)

Инновационные технологии

• S-Vue датчики — некоторые датчики имеют улучшенный монокристаллический тип пьезоэлементов (технология изготовления пьезоэлементов из выращенных монокристаллов)
• Quick Scan — режим автоматической настройки изображения (нажатием одной кнопки) исследуемого органа в B-, C и D-режиме (настройка оптимальных параметров и фильтров за счет автоматического распознавания исследуемого органа по интеллектуальной базе данных человеческих органов)
• S-Harmonic — улучшенный вариант тканевой гармоники, повышающий качество визуализации глубоко расположенных структур
• SRF (Speckle Reduction Filter) — фильтр подавления шума
• VCE (Volume Contrast Enhancement) — функция усиления качества изображения трехмерного объекта за счёт удаления зон с неотчётливой визуализацией
• VSI (Volume Shade Imaging) — «визуализация объемных оттенков» на 3D-изображении
• FSI (Full Spectrum Imaging) — многоступенчатый алгоритм получения избирательного контрастирования изображения по всей глубине сканирования
• See-Thru — технология, использующая объединение трехмерного энергетического допплера и серошкального 3D изображения
• Inversion 3D — применение «инверсного 3D» обеспечивает более глубокую оценку сосудистых и кистозных структур, создавая объёмный «слепок» области интереса
• Color STIC — цветная трехмерная реконструкция или мультиплановое изображение сокращений сердца плода в сочетании с цветным допплером в режиме реального времени (необходим модуль STIC)
• EZ Exam — программа протоколирования этапов ультразвукового исследования с последующим включением необходимых режимов при проведении исследования

Доступные датчики
Конвексные датчики:

• Конвексный датчик CA1-7D (1-7 МГц, монокристальный)
• Клиническое применение: брюшная полость, акушерство, гинекология
• Конвексный датчик CA3-10A (3-10 МГц, монокристальный)
• Клиническое применение: брюшная полость, акушерство, гинекология, педиатрия
• Конвексный датчик CA2-9AD (2-9 МГц, монокристальный)
• Клиническое применение: брюшная полость, гинекология, акушерство

Фазированные датчики:

• Секторный фазированный датчик PA1-5A (1-5 МГц, монокристальный)
• Клиническое применение: кардиология, транскраниальные исследования, абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубоко расположенные сосуды), педиатрия
• Секторный фазированный датчик PA3-8B (3-8 МГц)
• Клиническое применение: кардиология, транскраниальные исследования, абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубоко расположенные сосуды), педиатрия
• Секторный фазированный датчик PA4-12B (4-12 МГц)
• Клиническое применение: кардиология у новорожденных и детей, транскраниальные исследования

Линейные датчики:

• Линейный датчик LA3-14AD (3-14 МГц, апертура 50 мм)
• Клиническое применение: мышечно-скелетные исследования, поверхностно расположенные структуры, периферические сосуды
• Линейный датчик LA2-9A (2-9 МГц, апертура 44,2 мм)
• Клиническое применение: поверхностно расположенные структуры, периферические сосуды, мышечно-скелетные исследования, брюшная полость
• Линейный датчик LA4-18BD (4-18 МГц, апертура 37,3 мм)
• Клиническое применение: поверхностно расположенные структуры, периферические сосуды, мышечно-скелетные исследования
• Линейный датчик LA3-16A (3-16 МГц, апертура 38,4 мм)
• Клиническое применение: мышечно-скелетные исследования, поверхностно расположенные структуры, периферические сосуды. Линейный интраоперационный датчик LA3-16AI (3-16 МГц, Г-образный)
• Клиническое применение: поверхностно расположенные структуры

Объемные датчики:

• Объемный внутриполостной датчик EV2-10A (2-10 МГц)
• Клиническое применение: акушерство (ранние сроки), гинекология (матка, яичники), урология (предстательная железа)
• Объемный конвексный датчик CV1-8AD (1-8 МГц, монокристальный)
• Клиническое применение: абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубоко расположенные сосуды), акушерские исследования (плод, сердце плода), гинекология (матка, яичники)

Внутриполостные датчики:

• Внутриполостной датчик EA2-11AR (2-11 МГц, угол обзора 150°)
• Клиническое применение: акушерство, гинекология, урология
• Внутриполостной датчик EA2-11AV (2-11 МГц, угол обзора 150°)
• Клиническое применение: акушерство, гинекология, урология
