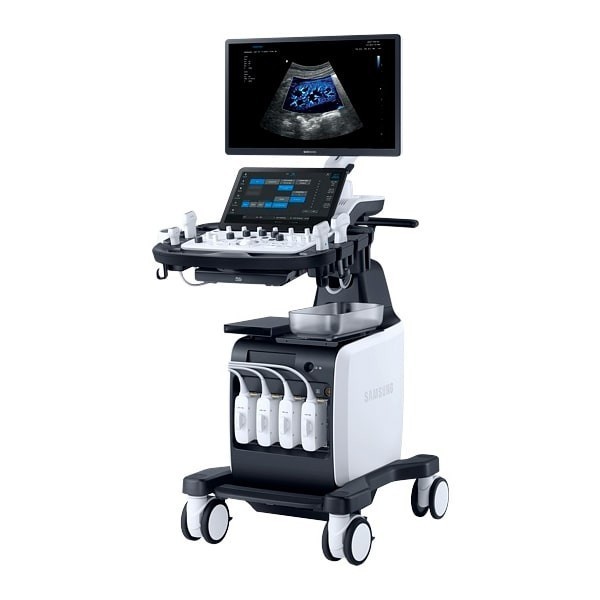

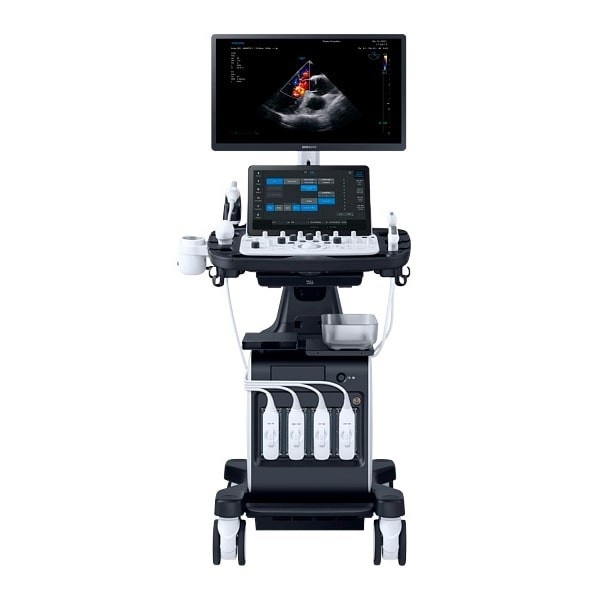

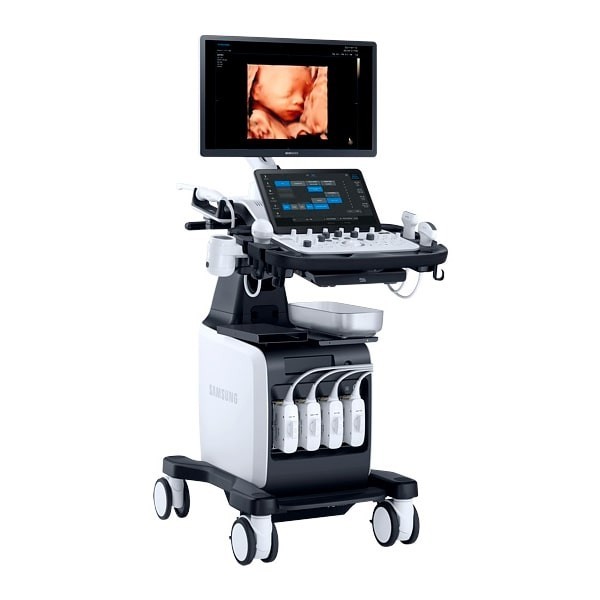

УЗИ аппарат Samsung Medison V8

Качество изображения УЗИ-аппарата Samsung Medison V8 отличается исключительным превосходством благодаря обработки изображений с помощью инновационной технологии Samsung Crystal Architecture™.

Современная клиническая практика требует максимальной эффективности, которую полностью обеспечивает инновационная разработка - ультразвуковой аппарат Samsung Medison V8. В основе УЗ-сканера лежит технология Crystal Architecture™, гарантирующая исключительную четкость визуализации. Продуманный до мелочей дизайн и интуитивно понятный интерфейс делают работу с УЗИ аппаратом комфортной и приятной. Благодаря интеллектуальным инструментам поддержки и оптимизированным процессам диагностики, система позволяет проводить обследования с непревзойденной точностью и достоверностью результатов. Особое внимание разработчики уделили эргономике - каждая деталь конструкции отражает стремление Samsung создать максимально удобный инструмент для повседневной работы медицинских специалистов ультразвуковой диагностики.

Премиальная ультразвуковая система Samsung V8, представляет собой передовые функции ультразвуковых систем премиум-класса, специализированных для различных отделений, таких как акушерство, радиология, ортопедия и кардиология. В УЗИ аппарате Samsung V8 реализованы такие функции, как S-Shearwave Imaging, S-Fusion и NerveTrack, что делает его идеальным инструментом для работы в различных медицинских областях.

Сканер Samsung V8 оснащен 23,8-дюймовым монитором и 14-дюймовой сенсорной панелью, обеспечивающими удобство и эффективность при использовании.

Технические характеристики Samsung V8

Основные технические характеристики УЗИ-аппарата Samsung Medison V8

• Стационарный ультразвуковой сканер
• LED монитор — 23,8" (с диодной подсветкой, разрешение 1920x1080)
• Сенсорная панель управления (touch-screen) 14"
• Разъемы для одновременного подключения до 4-х датчиков
• Разъем для подключения CW датчика (опционально)
• USB-порты (для подключения периферических устройств, внешних накопителей: флеш-карт или DVD)
• Кинопамять — автоматическая видео-запись фрагмента исследования с возможностями «перемотки», редактирования, проведения расчетов и последующей записи видео в файл
• ClearVision — фильтрация изображения в реальном времени: удаляет спекл-шумы и артефакты, усиливает контуры, делая ультразвуковое изображение контрастней на границе сред разной эхо-плотности
• Shadow HDR — расширенный динамический диапазон для подавления артефактов акустических теней
• MultiVision — детализация изображения и уменьшение артефактов за счет технологии получения изображения с учетом нескольких углов инсонации
• HQ-Vision — предустановка для программы скелетно-мышечной системы, разработанная для улучшения визуализации анатомических структур в ближней и дальней зоне
• SonoView — система архивации и дальнейшего просмотра статических и динамических изображений (база данных изображений), имеется возможность копирования изображений на внешние накопители (подключение по USB), проводить измерения в архиве

Режимы визуализации Samsung V8

• B (2D) — двухмерное сканирование в оттенках серой шкалы, тканевая гармоника (в том числе пульс-инверсная)
• M — одномерный режим для исследования сердца, анатомический М-режим (необходим кардиопакет), CM-цветной М-режим (необходим кардиопакет)
• CD — цветное допплеровское картирование с возможностью изменения допплеровского угла
• PD — энергетический допплер с возможностью изменения допплеровского угла
• DPDI — двунаправленный энергетический допплер
• TDI — тканевый допплер (необходим кардиопакет)
• PW — импульсно-волновой допплер, steering — изменение допплеровского угла в режимах CD и PD, автоматический анализ допплеровских кривых
• HPRF — высокочастотный импульсно-волновой допплер
• CW — постоянно-волновой допплер (опция)
• 3D — трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера (необходим Static 3D)
• 4D — трехмерное сканирование объемными датчиками в реальном масштабе времени (необходима опция Smart 4D)
• Режимы одновременного отображения на экране 2-х, 4-х и более изображений, в т. ч. изображений в режимах B/C, B/PD в реальном масштабе времени
• Смешанные режимы (B/M, B/PWD, B/C, B/PD, B/PD/PWD, B/C/PWD)
• Трапециевидный режим (для линейных датчиков)
• Масштабирование

Опции Samsung V8

• Кардиопакет: тканевый допплер (TDI) + анатомический М-режим + цветной М-режим (CM) + программное обеспечение
• Модуль ЭКГ
• Модуль панорамного сканирования
• CW — постоянно-волновой допплер
• NerveTrack — автоматическое определение срединного нерва в поперечном сечении с использованием искуственного интеллекта
• Mobile Export — экспорт изображений и кинопетелей пациенту на мобильный телефон по протоколу Wi-Fi
• Модуль ADVR — модуль потокой записи исследований на носители непосредственно во время исследования
• SonoSync — возможность удаленного управления сканером и просмотр исследований в режиме реального времени
• 5D NT — программа автоматического измерение воротникового пространства плода по срединно-сагиттальной линии из объемного изображения (по рекоммендациям FMF)
• 5D LB — программа автоматического определения и измерения длинных костей плода в режиме объемного сканирования
• 5D LimbVol — программа автоматического определения и измерения конечностей плода для анализа мягких тканей в режиме объемного сканирования
• 5D CNS — программа автоматического построения основных срезов головного мозга плода в режиме объемного сканирования
• 5D Heart Color — программа автоматического построения основных срезов средца плода в режиме объемного сканирования с анализом кровотока
• 2D Follicle — программа автоматического определения и измерения объемов фолликулов в режиме двумерного сканирования
• 5D Follicle — программа автоматического определения и измерения объемов фолликулов в режиме объемного сканирования
• LaborAssist — определение угла раскрытия тазового дна (АоР) во втором периоде родов с целью оценки физиологичности родов
• MPI+ — автоматическая оценка индекса производительности миокарда плода (индекс Tei)
• Uterine Assist — автоматическое определение и измерение основных показателей матки во время гинекологических исследований
• DICOM — возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники)
• HDVI (High Definition Volume Imaging) — повышение четкости изображения границ тканей с разной эхо-плотностью в объемном изображении (диагностика тонких повреждений тканей, дефектов мозга плода, стенок и клапанов сердца плода)
• Realistic Vue — программа реконструкции реалистичного 3D УЗИ, при котором на объемное изображение накладывается виртуальный источник освещения. Специальный процессинговый алгоритм воспроизводит трехмерную анатомию плода с исключительной детализацией
• Crystal Vue — программа реконструкции прозрачного 3D УЗИ, которое получается при одновременном усилении внутренних и наружных структур. Применяется для визуальной оценки состояния плода и матки, помогает лучше идентифицировать мягкие ткани и кости
• Crystal Vue Flow — программа реконструкции прозрачного 3D УЗИ, которое получается при одновременном усилении внутренних и наружных структур. Применяется для визуальной оценки состояния плода и матки, помогает лучше идентифицировать мягкие ткани и кости. Так же визуализирует объемный кровоток
• STIC — объемная динамическая визуализация сердца плода
• IOTA-ADNEX — программа оценки индивидуального риска рака яичников
• AutoIMT — автоматическое вычисление комплекса интима-медиа общей сонной артерии (Intima Media Thickness). Данная оценка имеет большое значение для ранней диагностики атеросклероза и оценки риска развития инсульта и инфаркта миокарда
• Elastoscan — программы эластографии для исследований щитовидной железы, молочной железы у женщин и предстательной железы у мужчин
• E-Strain — полуколичественный анализ индекса Strain Ratio в режиме компресионной эластографии
• E-Cervix — количественный анализ жесткости шейки матки для оценки риска преждевременных родов
• S-Shearwave imaging — программа цветовой сдвиговой эластографии позволяющая автоматически определять индекс жесткости различных участков исследуемого объекта в кПа или м/с, получая при это еще и индекс достоверности данных RMI
• S-Detect Breast — программа автоматического обнаружения и анализа образований молочной железы у женщин, измерение и классификация по системе BI-RADS
• S-Detect Thyroid — программа автоматического обнаружения образований и анализа щитовидной железы, измерение и классификация по системе системе TI-RADS
• S-Fusion — программа, позволяющая одновременную визуализацию участков печени, молочной или предстательной железы, полученную при помощи ультразвукового исследования и данных КТ или МРТ автоматически на одном экране и в разных режимах (в том числе в режиме реального времени) с помощью специальных магнитных сенсоров на датчике
• CEUS+ (Contrast Enchansment UltraSound) — программа, позволяющая проводить обследование с применением контрастных агентов
• MV-Flow — программа (режим), позволяющая визуализировать кровоток в микроциркуляторном русле с высоким разрешением без использования контраста
• LumiFlow — программа отображения кровотока с объемной графикой для лучшего понимания архитектоники сосудистого русла
• 2D Arterial Analysis программа, позволяющая автоматически провести анализ толщины и эластичности стенок разных участков сонной артерии, с выведением результатов в графической форме в движении (кино петле) аналогично программе Strain для эхокардиографии
• Strain+ — программа не векторной оценки степени сократимости миокарда с выведением автоматически расчетов и графиков на экране отдельно по каждому сегменту
• Stress Echo — программа для исследования сердца под нагрузкой
• SEE Stream — режим не допплеровской визуализации кровотока в реальном масштабе времени
• Педаль дистанционного управления

Пакет Smart 4D

• Static 3D — трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера)
• Live 3D — трехмерное сканирование объемными датчиками в реальном масштабе времени (4D)
• SFVI — технология фильтрации 3D изображения (нажатием одной кнопки)
• VSI — визуализация объемных оттенков на 3D-изображении
• Smooth Cut
• 3DXI
• 3DMXI

Пакет опций 3D XI (объемная ультразвуковая томография)

• MSV — возможность одновременного просмотра на экране множественных срезов, полученных при трехмерном сканировании
• VolumeCT — трехмерная реконструкция изображений в виде куба (Cube Sectional View) или трех пересекающихся плоскостей (Cross View)
• OVIX — получение фрагмента трехмерного изображения (в виде нескольких полупрозрачных сканов, последовательно наложенных один на другой) в направлении произвольного косого среза трехмерного объекта исследования

Пакет опций 3D MXI (мульти-объемная ультразвуковая томография)

• Multi Volume Slice — одновременный просмотр на экране нескольких объемных срезов трехмерного объекта исследования
• Mirror View — режим отображения трехмерного объекта исследования, при котором одновременно представлены трехмерные изображения спереди, слева, справа и сверху
• Multi OVIX — одновременный просмотр на экране нескольких изображений OVIX, полученных из трехмерного объекта исследования

Инновационные технологии Самсунг

• Технология S-Vue на датчиках — некоторые датчики имеют улучшенный монокристаллический тип пьезоэлементов (технология изготовления пьезоэлементов из выращенных монокристаллов)
• NerveTrack — автоматическое определение срединного нерва в поперечном сечении с использованием искуственного интеллекта
• S-Shearwave imaging — программа цветовой сдвиговой эластографии позволяющая автоматически определять индекс жесткости различных участков исследуемого объекта в кПа или м/с, получая при это еще и индекс достоверности данных RMI
• MV-Flow — программа (режим), позволяющая визуализировать кровоток в микроциркуляторном русле с высоким разрешением без использования контраста
• S-Detect Breast — программа автоматического обнаружения и анализа образований молочной железы у женщин, измерение и классификация по системе BI-RADS
• S-Detect Thyroid — программа автоматического обнаружения образований и анализа щитовидной железы, измерение и классификация по системе системе TI-RADS
• S-Fusion — программа, позволяющая одновременную визуализацию участков печени, молочной или предстательной железы, полученную при помощи ультразвукового исследования и данных КТ или МРТ автоматически на одном экране и в разных режимах (в том числе в режиме реального времени) с помощью специальных магнитных сенсоров на датчике

Основные измерения Samsung Medison V8-RUS

• B-режим: расстояние, периметр, угол, площадь, эллипс, окружность, объем
• D-режим: скорость, давление, ускорение, замедление
• M-режим: время, расстояние, уклон

Пакеты расчетов (измерения и отчеты)

• Гинекология: матка, левый и правый яичники, левый и правый фолликулы, левая и правая яичниковые артерии, левая и правая маточные артерии, эндометрий, киста, опухоль, объемное образование и др.
• Акушерство: биометрия плода (плодное яйцо (GS), теменно-копчиковая длина (CRL), бипариетальный размер головки (BPD), лобно-затылочное расстояние (OFD), окружности головы (НC), передне-задний размер живота (APD), поперечный размер живота (TAD), окружность живота (AC), длина бедра (FL) и др.), длинные кости плода (плечевая (Humerus), локтевая (Ulna), лучевая (Rad), большеберцовая (Tibia), малая берцовая, ключица (Clav) и позвоночник (LV), краниологическое исследование плода (мозжечок (CEREB), внешнее (OOD) и внутреннее (IOD) межглазничные расстояния, большая цистерна, шейная складка, боковые желудочки, носовая кость), другие показатели плода (ступня, ухо, средняя фаланга, почки, таз), индекс околоплодных вод (AFI), допплерометрия (пупочная артерия, средняя мозговая артерия, маточные артерии, плацентарная артерия, сонные артерии, аорта плода, венозный проток, ЧСС плода); уравнения для оценки веса плода (Хедлок (Hadlock) 1-4, Хансман (Hansmann) и Мерц (Merz)); таблицы, определяемые пользователем.
• Сердце плода: измерения в В-режиме (отношение площади сердца и грудной клетки), измерения в М-режиме (толщина межжелудочковой перегородки в диастолу, конечнодиастолический размер левого желудочка, толщина задней стенки левого желудочка в диастолу, толщина межжелудочковой перегородки в систолу, размер левого желудочка в систолу, толщина задней стенки левого желудочка в систолу, внутренний размер правого желудочка в диастолу), измерения в режиме спектрального допплера (легочный ствол, артериальный проток, нижняя полая вена, венозный проток, восходящая аорта, нисходящая аорта, трансмитральный кровоток, митральная регургитация, трикуспидальный кровоток, трикуспидальная регургитация, индекс преднагрузки, ЧСС).

Пакет кардиологических исследований:

М-режим: измерение диаметра аорты, передне-заднего размера ЛП, толщины МЖП (систолическая и диастолическая), толщины ЗСЛЖ (систолическая и диастолическая), размеров ЛЖ и ПЖ (систолический и диастолический), ФВ (Teichholz)

B-режим: измерение диаметра аорты (восходящей, дуги, нисходящей, на уровне синусов Вальсальвы, на уровне створок аортального клапана), определение размеров ЛП и ПП (максимальный, минимальный, систолический, диастолический, переднее-задний, верхнее-нижний, медиально-латеральный), расчет объемов ЛП и ПП, объемов ЛЖ (метод «Площадь-Длина», метод дисков (Simpson)), массы миокарда ЛЖ, индекса массы миокарда ЛЖ

CD-режим (ЦДК): измерение радиуса ПФСМР (PISA), полуколичественная оценка трансмитрального, транстрикуспидального, трансаортального и транспульмонального кровотока (оценка регургитации), оценка аномальных сбросов крови через МПП И МЖП

PW-режим (импульсно-волновой допплер): автоматическая, полуавтоматическая и ручная трассировка допплеровского спектра митрального, аортального и трикуспидального клапанов, клапана легочной артерии, кровотока в выходном тракте ЛЖ и ПЖ (пиковая/средняя скорость, пиковый/средний градиент давления, время изоволюметрического расслабления ЛЖ, время ускорения, замедления, выброса), оценка кровотока легочных и печеночных вен

CW-режим (постоянно-волновой допплер): программы расчета работы митрального, аортального и трикуспидального клапанов, клапана легочной артерии

TD-режим (тканевой допплер): количественная оценка локальной сократительной функции стенок ЛЖ и ПЖ

• Сонные артерии: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, средняя толщина интимы, объемный кровоток
• Артерии верхних конечностей: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток
• Артерии нижних конечностей: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток
• Вены нижних конечностей: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; максимальная скорость, диаметр сосуда
• Сосуды брюшной полости: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток
• Урология: объем мочевого пузыря, остаточный объем, объем предстательной железы по WG, объем Т-зон, объем почки (методы измерения объема: три расстояния, три расстояния и коэффициент, эллипсоид)

Датчики УЗИ Samsung Medison V8

• Внутриполостной датчик EA2-11AR (2-11 МГц, угол обзора 150°)
• Внутриполостной датчик EA2-11AV (2-11 МГц, угол обзора 150°)
• Внутриполостной микроконвексный датчик miniER7 (радиус кривизны сканирующей поверхности 7 мм, уменьшенного размера для снижения болевого синдрома при ТРУЗИ)
• Конвексный датчик CA1-7S (1-7 МГц, монокристальный)
• Конвексный датчик CA3-10A (3-10 МГц, монокристальный)
• Линейный датчик LA2-9S (2-9 МГц, монокристальный)
• Микроконвексный неонатальный датчик CA4-10M (4-10 МГц)
• Секторный фазированный датчик PA1-5A (1-5 МГц, монокристальный)
• Секторный фазированный датчик PA3-8B (3-8 МГц)
• Секторный фазированный датчик PA4-12B (4-12 МГц)
• Линейный датчик LA2-14A (2-14 МГц, монокристальный)
• Линейный датчик LA4-18A (4-18 МГц)
• Линейный интраоперационный датчик LA3-22AI (3-22 МГц, Г-образный)
• Объемный внутриполостной датчик EV2-10A (2-10 МГц)
• Объемный конвексный датчик CV1-8A (1-8 МГц, монокристальный)
• Чреспищеводный датчик MMPT3-7 (3-7 МГц, фазированный)
• Допплеровский датчик CW6.0 (6 МГц, карандашный)
• Допплеровский датчик DP2B (2 МГц, карандашный)
