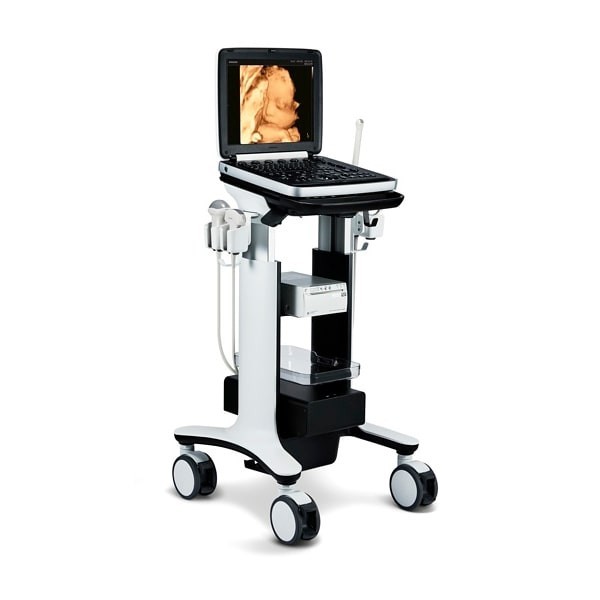

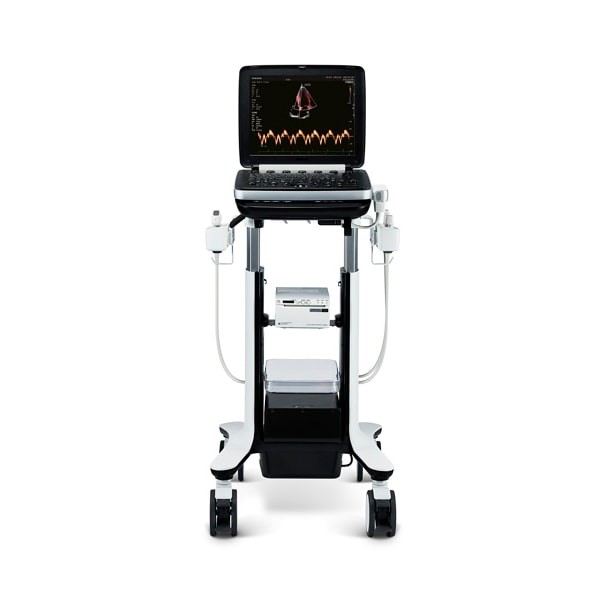

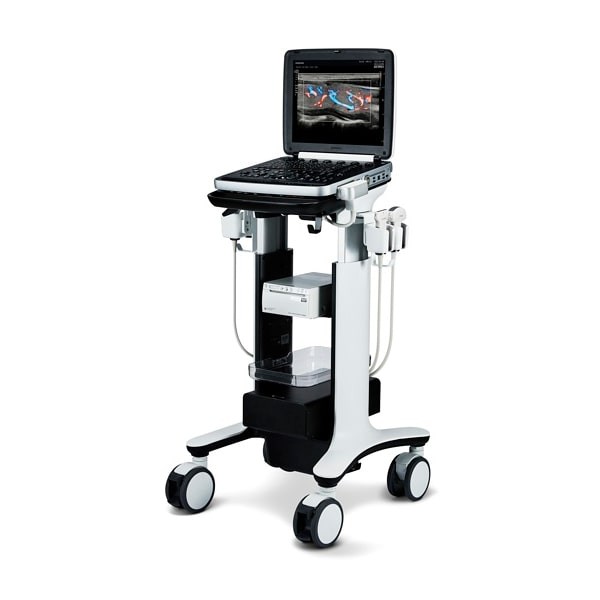

УЗИ сканер Samsung Medison HM70 EVO

В различных областях применения, таких как спортивная медицина, скорая помощь, стационар и даже ветеринария, может использоваться портативный ультразвуковой аппарат экспертного класса Samsung HM70 EVO от компании Samsung. Это УЗИ сканер с передовыми технологиями Samsung разработан с учетом клинического опыта, что делает его незаменимым инструментом. Корпус Samsung HM70 EVO усилен на 38%, а дополнительная батарея повышенной емкости обеспечит до 7,5 часов активной работы без необходимости подзарядки.
Для обеспечения эффективного взаимодействия с пациентами, страдающими избыточным весом, можно воспользоваться установкой сенсоров монокристаллической структуры высокой плотности. Ультразвуковой аппарат Samsung HM70 EVO предлагает широкий спектр возможностей, отличное качество изображения и доступность по цене, близкой к цене экспертных стационарных систем.

Технические характеристики Samsung HM70 EVO

• Портативный ультразвуковой сканер
• LED монитор — 15″ (38,1 см)
• 1 разъем для подключения датчиков
• USB порты (для подключения периферических устройств, внешних накопителей: флеш-карт)
• Кинопамять — автоматическая видео-запись фрагмента исследования с возможностями «перемотки», редактирования, проведения расчетов и последующей записи видео в файл
• Модуль ClearVision — фильтрация изображения в реальном времени: удаляет спекл-шумы и артефакты, усиливает контуры, делая ультразвуковое изображение контрастней на границе сред разной эхо-плотности
• Модуль MultiVision — детализация изображения и уменьшение артефактов за счет технологии получения изображения с учетом нескольких углов инсонации
• Модуль HQ-Vision — интеллектуальная система фокусировки изображения при исследованиях скелетно-мышечной системы
• Biometry assist — программа автоматических акушерских измерений фетометрии плода (БПР, ОГ, ОЖ, ДБК)
• SonoView — система архивации и дальнейшего просмотра статических и динамических изображений (база данных изображений), имеется возможность копирования изображений на внешние накопители (подключение по USB), проводить измерения в архиве

Область исследований

• Акушерство и гинекология
• Абдоминальные исследования и маммология
• Урология и эхокардиография
• Поверхностно расположенные органы и исследования сосудов
• Мускуло-скелетные исследования
• Неонатология
• Транскраниальные исследования
• Анестезиология и неотложная медицина
• Транскраниальная эхография
• Интраоперационные исследования

Режимы визуализации Samsung HM70 EVO

• B (2D) — двухмерное сканирование в оттенках серой шкалы, тканевая гармоника (в том числе пульс-инверсная)
• M — одномерный режим для исследования сердца, анатомический М-режим (необходим кардиопакет), CM — цветной М-режим (необходим кардиопакет)
• CD — цветное допплеровское картирование с возможностью изменения допплеровского угла
• PD — энергетический допплер с возможностью изменения допплеровского угла
• S-Flow — технология цветового допплеровского картирования с повышенной чувствительностью
• TVI — тканевый допплер (необходим кардиопакет)
• PW — импульсно-волновой допплер, steering — изменение допплеровского угла в режимах CD и PD, автоматический анализ допплеровских кривых
• Steering — изменение допплеровского угла в режимах CD и PD
• Автоматический анализ допплеровских кривых
• CW — постоянно-волновой допплер (опция)
• 3D Freehand — режим статической 3D реконструкции обычными двумерными датчиками
• 3D — трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера (необходим Static 3D)
• 4D — трехмерное сканирование объемными датчиками в реальном масштабе времени (необходим модуль 3D/4D)
• Режимы одновременного отображения на экране 2-х, 4-х изображений, в т.ч. изображений в режимах B/C, B/PD в реальном масштабе времени
• Режимы одновременного отображения на экране 2-х, 4-х и более изображений, в т.ч. изображений в режимах B/C, B/PD в реальном масштабе времени
• Смешанные режимы (B/M, B/PWD, B/C, B/PD, B/PD/PWD, B/C/PWD)
• Трапециевидный режим (для линейных датчиков)
• Масштабирование

Опции Samsung HM70 EVO

• 3D/4D — модуль статической реконструкции и объемного сканирования в реальном времени с высокой частотой кадров 4D
• Кардиопакет: тканевый допплер (TDI) + анатомический М-режим + цветной М-режим (CM) + специализированные кардиологические расчеты
• Модуль синхронизации с ЭКГ
• Модуль CW — постоянно-волновой допплер
• Модуль Strain+ — недоплеровская методика количественной оценки глобальной и локальной сократимости левого желудочка сердца
• Модуль Stress Echo — стресс-эхокардиография с физической и фармакологической нагрузками
• Пакет опций 3D XI — объемная ультразвуковая томография
• Модуль 5D NT — программа автоматического измерения ТВП и интракраниального пространства плода в режиме объемного сканирования
• Модуль 5D Follicle — программа автоматического определения и измерения размера и объема фолликулов в режиме объемного сканирования
• Модуль Crystal Vue — программа реконструкции прозрачного 3D УЗИ, которое получается при одновременном усилении внутренних и наружных структур. Применяется для визуальной оценки состояния плода и матки, помогает лучше идентифицировать мягкие ткани и кости
• Модуль Realistic Vue — программа реконструкции реалистичного 3D УЗИ, при котором на объемное изображение накладывается виртуальный источник освещения. Специальный процессинговый алгоритм воспроизводит трехмерную анатомию плода с исключительной детализацией
• Модуль STIC — объемная динамическая визуализация сердца плода
• Модуль 2D NT — полуавтоматическое измерение толщины воротникового пространства (маркер синдрома Дауна)
• Модуль Labor Assist — автоматическое, в одном касание клавиши, измерения и занесения в отчет угла прогрессии, отражающего положение головы плода во втором периоде родов
• Модуль Auto IMT — автоматическое вычисление комплекса интима-медиа общей сонной артерии (Intima Media Thickness). Данная оценка имеет большое значение для ранней диагностики атеросклероза и оценки риска развития инсульта и инфаркта миокарда
• Модуль Elastoscan — программы эластографии (качественная оценка) для исследований щитовидной железы, молочной железы у женщин и предстательной железы у мужчин
• Mодуль E-Strain — программа количественной оценки эластичности тканей по выбранной зоне (необходим модуль Elastoscan)
• Модуль Panoramic — панорамное сканирование
• Needle Mate+ — программа улучшения визуализации биопсийной иглы за счет увеличения ее контрастности на экране и изменения угла сканирования линейного датчика (Beam Steering)
• Система DICOM — возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники)
• Педаль дистанционного управления
• Подогреватель геля
• Тележка для перевозки аппарата с разветвителем датчиков до 3 портов
• Внешняя аккумуляторная батарея повышенной емкости для установки на тележку
• Сумка транспортировочная

Доступные датчики

Конвексные датчики:

• Конвексный датчик C2-8 (2-8 МГц, угол обзора 68°)
• Клиническое применение: брюшная полость, акушерство, гинекология
• Конвексный датчик CA1-7AD (1-7 МГц, монокристальный)
• Клиническое применение: брюшная полость, акушерство, гинекология
• Конвексный датчик C2-8AD (2-8 МГц)
• Клиническое применение: брюшная полость, акушерство, гинекология
• Микроконвексный неонатальный датчик CA4-10M (4-10 МГц)
• Клиническое применение: неонатология, педиатрия, абдоминальные исследования, нейросонография.

Фазированные датчики:

• Секторный фазированный датчик PA1-5A (1-5 МГц, монокристальный)
• Клиническое применение: кардиология, транскраниальные исследования, абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубоко расположенные сосуды), педиатрия
• Секторный фазированный датчик PN2-4 (2-4 МГц)
• Клиническое применение: кардиология, транскраниальные исследования, брюшная полость
• Секторный фазированный датчик SP3-8 (3-8 МГц)
• Клиническое применение: кардиология, транскраниальные исследования, брюшная полость
• Фазированный педиатрический датчик PA3-9B (3-9 МГц)
• Клиническое применение: кардиология (педиатрия), транскраниальные исследования, брюшная полость

Линейные датчики:

• Линейный датчик LN5-12 (5-12 МГц, апертура 38 мм)
• Клиническое применение: мышечно-скелетные исследования, поверхностно расположенные структуры, периферические сосуды
• Линейный датчик LA3-16AD (3-16 МГц, апертура 40 мм)
• Клиническое применение: мышечно-скелетные исследования, поверхностно расположенные структуры, периферические сосуды
• Ветеринарный линейный внутриполостной датчик LA2-9R (2-9 МГц)
• Клиническое применение: акушерские исследования у лошадей
• Линейный датчик LA2-9S (2-9 МГц, монокристальный)
• Клиническое применение: сосудистые исследования, абдоминальные исследования, скелетно-мышечные исследования, педиатрия, поверхностно расположенные структуры
• Линейный интраоперационный датчик LS6-15 (6-15 МГц)
• Клиническое применение: поверхностно расположенные структуры

Объемные датчики:

• Объемный внутриполостной датчик EV2-10A (2-10 МГц)
• Клиническое применение: акушерство (ранние сроки), гинекология (матка, яичники), урология (предстательная железа)
• Объемный конвексный датчик VN4-8 (4-8 МГц)
• Клиническое применение: брюшная полость, гинекология, акушерство

Внутриполостные датчики:

• Внутриполостной датчик EVN4-9 (4-9 МГц, угол обзора 148°)
• Клиническое применение: акушерство, гинекология, урология
