«Слепой» CW-допплер: два элемента, никакого B-изображения, зато измерение скоростей, на которых импульсный допплер уже давно сдаётся. Для систем Mindray с s-разъёмом.
У импульсного допплера есть физический потолок, предел Найквиста: слишком быстрый поток «заворачивается», и скорость измерить невозможно. А именно скорость решает всё в оценке тяжести аортального стеноза, где струя разгоняется до 4-5 м/с и выше. Mindray CW2s построен по принципу постоянно-волнового допплера: один из двух его элементов непрерывно излучает, второй непрерывно принимает, предела скорости нет вовсе.

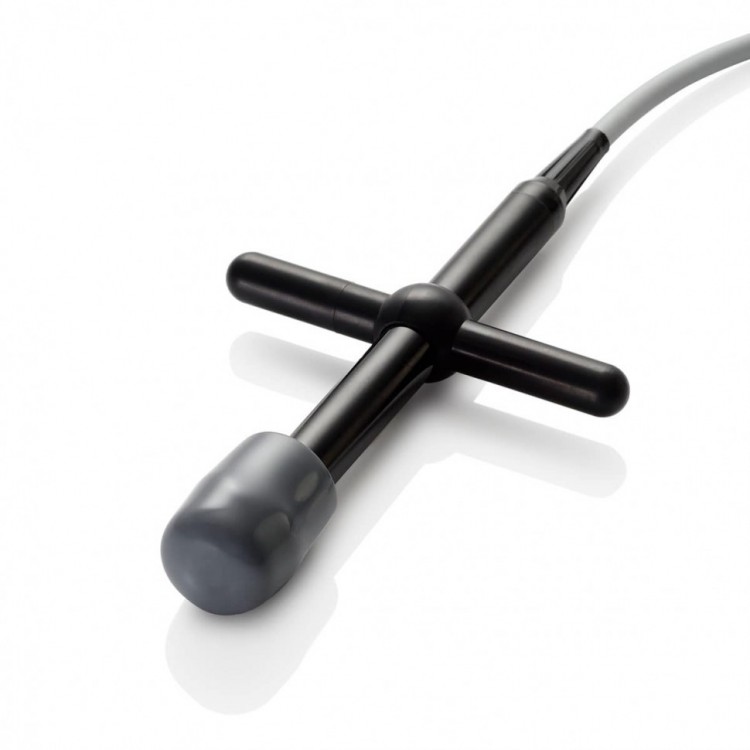

Датчик CW2s «слепой», B-изображения он не строит, врач наводит его по звуку и форме спектра. Этот навык окупается: тонкий карандашный корпус 18,4×17,8 мм встаёт туда, куда визуализирующий датчик не помещается физически, в яремную вырезку и надключичную ямку, откуда струя аортального стеноза ловится вдоль потока и градиент не занижается из-за угла. Частота 2 МГц обеспечивает и транскраниальные допплеровские измерения через височное окно.
В типичном протоколе ЭхоКГ карандашный датчик появляется на несколько минут: врач находит стеноз визуализирующим сектором, а затем берёт Mindray CW2s, чтобы «дострелить» максимальную скорость из внеапикальных доступов. Без такого дополнительного замера пиковый градиент аортального стеноза занижается у заметной части пациентов, а это уже другая тяжесть порока и другие сроки направления к хирургу.
Применение
- измерение градиентов при аортальном стенозе (доступ из яремной вырезки и правой парастернальной позиции);
- количественная оценка клапанных пороков с высокоскоростными потоками;
- транскраниальные допплеровские исследования;
- кардиология взрослых и детей.
Технические характеристики Mindray CW2s
| Параметр | Значение |
|---|---|
| Тип | Карандашный (pencil), постоянно-волновой допплер |
| Режим работы | CW-допплер, 2,0 МГц |
| Количество элементов | 2 |
| Рабочая поверхность | 18,4 × 17,8 мм |
| B-режим | не предусмотрен («слепой» допплер) |
| Биопсийная насадка | не предусмотрена |
Совместимость
Суффикс «s», широкий ряд систем Mindray с s-разъёмом: портативные Mindray MX7 и Mindray M9T, стационарная DC-60. В кардиопакете датчик CW2s дополняет визуализирующие секторные датчики, например P4-2s, беря на себя измерение экстремальных скоростей.
Позвоните 8 (800) 551-70-03, звонок по России бесплатный, проверим совместимость с вашей системой, рассчитаем стоимость с доставкой. Собственная сервисная служба.
