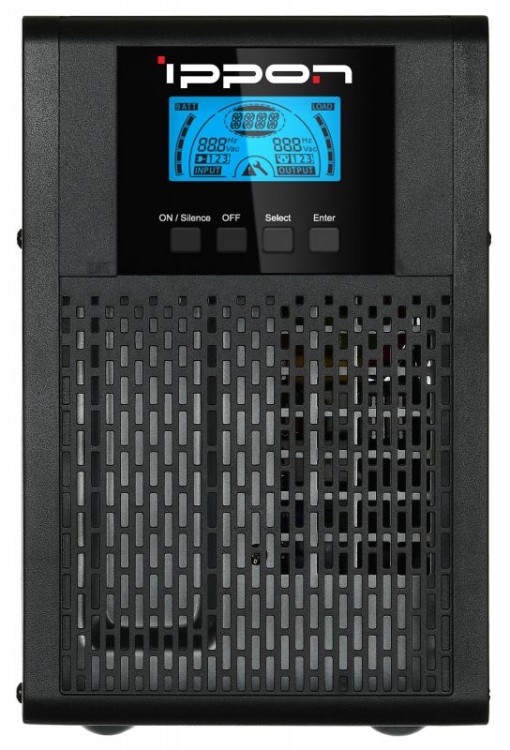

Ippon Innova G2 1kVA, онлайн-источник бесперебойного питания нового поколения мощностью 900 Вт / 1000 ВА. Технология двойного преобразования обеспечивает нулевое время переключения на батарею и идеально чистую синусоиду 24 часа в сутки, нагрузка полностью изолирована от внешней сети независимо от того, что происходит с электричеством. Буква G означает второе поколение серии Innova: по сравнению с классической моделью TB 1000 аппарат получил повышенный КПД, функцию холодного старта и более компактный корпус.
Двойное преобразование, полная изоляция нагрузки от сети
В онлайн-ИБП входное переменное напряжение сначала преобразуется в постоянное (AC→DC), а затем обратно в переменное (DC→AC), непрерывно, без единого момента переключения. Нагрузка питается исключительно от инвертора ИБП, а не напрямую от сети. Это принципиально отличает онлайн-топологию от линейно-интерактивных ИБП, у которых переход на батарею всегда сопровождается паузой 4-20 мс.
- Нулевое время переключения (0 мс): медицинский прибор не видит разрыва питания вне зависимости от аварии в сети
- Чистая синусоида на выходе: форма тока не искажается при любой нагрузке и при любом уровне заряда батарей, критично для ЭКГ, УЗИ и мониторов пациента
- Широкий диапазон входного напряжения 110-300 В: не переходит на батарею при просадках до 110 В, батареи расходуются только при глубоких авариях
- Диапазон входной частоты 40-70 Гц: нормально работает от дизельных и бензиновых генераторов с нестабильной частотой
Что изменилось в поколении G2
Серия G2 это не косметическое обновление, а пересмотр схемотехники и компонентной базы онлайн-ИБП Innova. Ключевые улучшения по сравнению с Innova TB 1000:
| Параметр | Innova TB 1000 | Innova G2 1kVA (новое поколение) |
|---|---|---|
| КПД в онлайн-режиме | ~88-90% | >91% |
| ECO-режим | нет | >97% КПД |
| Холодный старт (без сети) | нет | есть |
| Слот SNMP | есть | есть |
| Габариты (Ш×В×Г), мм | ~150×230×380 | 144×228×356 (компактнее) |
| Время резерва при 50% | ~9 мин | ~9,5 мин |
Холодный старт
G2 умеет запускаться от встроенных батарей без подключения к розетке. Это полезно при плановых отключениях электричества: оборудование включается и нормально работает ещё до подачи питания в здании. Функция также востребована в выездных условиях, например, при временном развёртывании медицинского пункта.
ECO-режим для снижения расходов на электроэнергию
В ECO-режиме ИБП переводит нагрузку на байпас (прямое питание от сети) при стабильном напряжении, сохраняя инвертор в горячем резерве. КПД возрастает до >97%, что снижает тепловыделение и расход электроэнергии. При отклонении сетевого напряжения за допустимые пределы ИБП мгновенно включает инвертор с паузой менее 2 мс.
Технические характеристики
| Ippon Innova G2 1kVA, полные характеристики | |
|---|---|
| Топология | Онлайн, двойное преобразование (поколение G2) |
| Мощность | 900 Вт / 1000 ВА |
| Коэффициент мощности нагрузки (CoP) | 0,9 |
| Входное напряжение | 110-300 В (при нагрузке 50%); 180-300 В (при нагрузке 100%) |
| Входная частота | 40-70 Гц (широкий диапазон, совместим с генераторами) |
| Время переключения на батарею | 0 мс, непрерывное двойное преобразование |
| Выходная форма сигнала | Чистая синусоида |
| Выходное напряжение | 220 В ±1% |
| Выходные разъёмы | 4 × IEC C13 |
| Аккумуляторы | 12 В / 7 Ач × 2 (внутренние, необслуживаемые свинцово-кислотные) |
| КПД (онлайн) | >91% |
| КПД (ECO-режим) | >97% |
| Холодный старт | Есть (запуск от батарей без подачи сетевого напряжения) |
| Интерфейсы | USB + RS-232 + слот для карты SNMP/Web |
| Программное обеспечение | WinPower, корректное завершение работы ОС при длительном отключении |
| Защита | Перегрузка, короткое замыкание, перегрев, глубокий разряд батарей |
| Индикация | ЖК-дисплей: входное/выходное напряжение, частота, нагрузка, заряд АКБ |
| Габариты (Ш × В × Г) | 144 × 228 × 356 мм |
| Гарантия | 12 месяцев |
Время автономной работы от батарей
Расчётное время резерва при стандартных батареях 12 В / 7 Ач × 2. Значения приведены при температуре +25 °C, при более низкой температуре ёмкость батарей снижается.
| Нагрузка | Мощность (Вт) | Время автономной работы |
|---|---|---|
| 30% | 270 Вт | ~22 мин |
| 50% | 450 Вт | ~9,5 мин |
| 70% | 630 Вт | ~6 мин |
| 100% | 900 Вт | ~3 мин |
Применение в медицинском оборудовании
G2 1kVA спроектирован для оборудования с высокими требованиями к стабильности питания и мощностью до 900 Вт:
Медицинские приборы
- ЭКГ-аппараты: 12-канальные электрокардиографы потребляют 30-80 Вт, G2 обеспечивает многочасовую работу от батарей
- Мониторы пациента: прикроватные мониторы ЧСС, SpO₂, ЧДД и АД, критично нулевое переключение при аварии
- Дефибрилляторы и дефибрилляторы-кардиовертеры: пиковая нагрузка при зарядке конденсатора до 1000 Вт, G2 справляется в пределах CoP
- УЗИ-аппараты начального и среднего класса: компактные системы для общей диагностики мощностью 250-600 Вт
- Медицинские рабочие станции: ПК с клинической PACS или HIS без дискретной графики
Серверное и сетевое оборудование
- Серверы формата 1U-2U: мощностью до 900 Вт, один-два сервера среднего класса
- NAS-хранилища: системы резервного копирования и хранения медицинских изображений (DICOM-архивы)
- Активное сетевое оборудование: маршрутизаторы, коммутаторы и точки доступа с CoP близким к 1,0, важно: CoP нагрузки не должен превышать CoP ИБП (0,9)
Как выбрать ИБП для медицинского учреждения
При подборе источника бесперебойного питания для клиники или медицинского кабинета важно учесть несколько факторов.
- Рассчитайте реальную мощность потребления, сложите потребление всех приборов, которые будут подключены. Возьмите данные из паспортов или измерьте ваттметром. Умножьте сумму на коэффициент запаса 1,2-1,3.
- Для медицинских приборов только онлайн-топология. Линейно-интерактивные ИБП (даже с «чистой синусоидой») имеют паузу при переключении 4-20 мс. Для большинства медицинских приборов это недопустимо.
- Проверьте форму выходного сигнала. Только «чистая синусоида» (pure sine wave). Аппроксимированная (stepped, simulated) синусоида не подходит для медицинской техники и активных корректоров коэффициента мощности (APFC) в блоках питания серверов.
- Оцените необходимое время резерва. Для корректного завершения работы ОС достаточно 5-10 минут. Если в здании регулярно отключают электричество на несколько часов, рассмотрите подключение внешних батарейных модулей или дизельный генератор в связке с ИБП.
- SNMP-мониторинг. Для медицинских учреждений с ИТ-инфраструктурой слот SNMP/Web позволяет интегрировать G2 в систему мониторинга (Zabbix, Nagios) и получать оповещения о состоянии батарей, перегрузках и переключениях.
Автономность и режим работы Ippon Innova G2 1kVA
Ippon Innova G2 1kVA работает по топологии online с двойным преобразованием напряжения, нагрузка постоянно питается от инвертора, а переход на батарею происходит без разрыва синусоиды, за 0 мс. Это отличает модель от линейно-интерактивных ИБП, где при пропадании сети неизбежна короткая пауза на переключение: выходное напряжение и частота у Ippon Innova G2 1kVA остаются стабильными независимо от качества сети. Мощность устройства, 900 Вт (1000 ВА), КПД в нормальном режиме превышает 91%, а в экономичном ECO-режиме поднимается выше 97%, что снижает нагрев и продлевает срок службы электроники.
Время автономной работы зависит от реальной нагрузки на выходе. При нагрузке 270 Вт (30% от номинала) Ippon Innova G2 1kVA держит питание около 22 минут, при 450 Вт (50%), порядка 9,5 минуты, а на полной мощности 900 Вт около 3 минут. Аккумуляторный отсек включает две батареи 12 В/7 А·ч; их ресурс обычно 3-5 лет в зависимости от числа циклов разряда и температуры эксплуатации, менять комплект стоит при заметном падении времени автономной работы или если встроенное самотестирование сигнализирует о неисправности батареи. При превышении допустимой нагрузки ИБП подаёт непрерывный звуковой сигнал и включает индикатор перегрузки, в этом случае часть подключённого оборудования нужно снять с выхода, чтобы не сработала защита.
