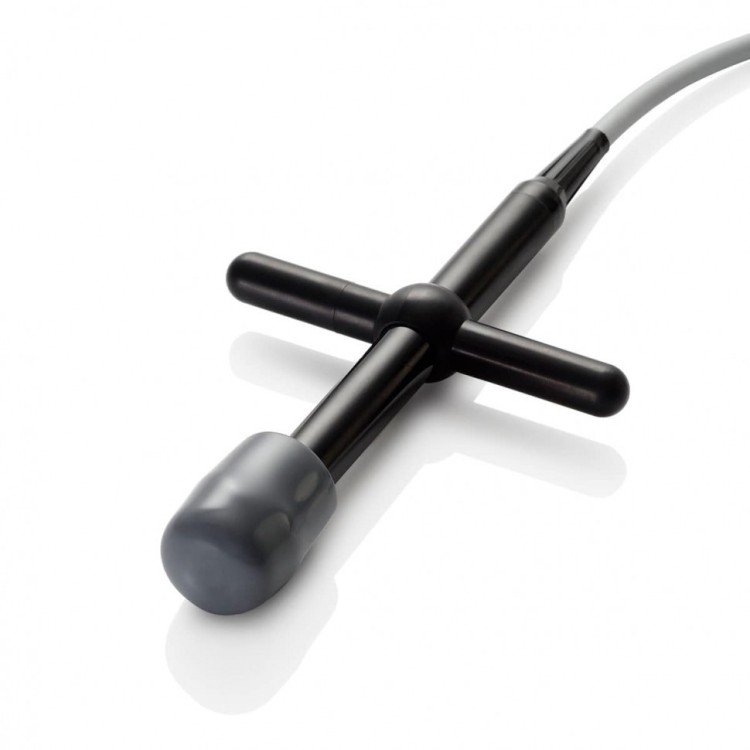

Рабочая частота 2 МГц, 2 пьезоэлемента, без формирования B-изображения, узкоспециализированный допплеровский зонд.
CW2s, не диагностический датчик в привычном смысле: он не формирует B-изображение, а работает исключительно в режиме непрерывного волнового (CW) допплера, один элемент постоянно излучает, второй постоянно принимает.
Такая конструкция Mindray CW2s снимает главное ограничение импульсного PW-допплера, предел скорости, алайзинг. Для измерения реальной пиковой скорости через стенозированный клапан или для оценки давления в правом желудочке по трикуспидальной регургитации нужен именно CW.
Датчик держится одной рукой без большого объёма геля, что требуется секторному зонду, и позволяет быстро, «у постели больного», получить скрининговый допплеровский сигнал перед полноценным эхо.
Применение
- измерение высокоскоростных потоков при стенозах клапанов (аортальный, митральный)
- оценка давления в правом желудочке по трикуспидальной регургитации
- расчёт градиента давления по уравнению Бернулли
Технические характеристики Mindray CW2s
| Параметр | Значение |
|---|---|
| Рабочая частота | 2 МГц |
| Число элементов | 2 (излучающий + приёмный) |
| Формирование B-изображения | не поддерживается |
Совместимость
CW2s обязательно требует адаптер Transducer adaptor S2A (PCM-SA01), выделенный разъём для карандашного датчика и установленную программную опцию CW Module, без этого набора датчик к Consona N8 не подключить. Для сосудистых, а не кардиальных задач берите CW5s.
Позвоните 8 (800) 551-70-03, звонок по России бесплатный, проверим, что CW Module и S2A уже есть в конфигурации вашего аппарата.
