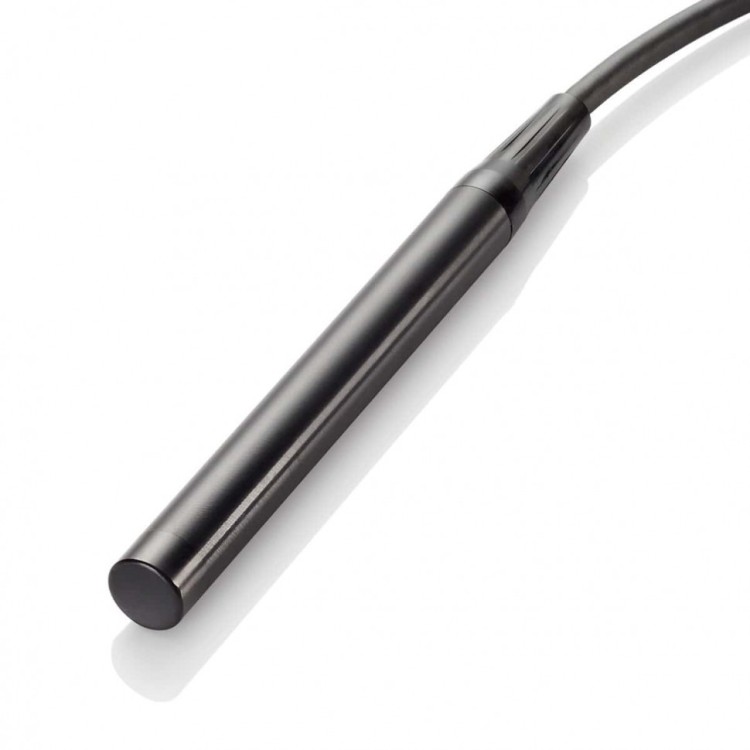

Карандашный допплеровский датчик Mindray CW5s

Датчик CW5s — карандашный (pencil probe) постоянно-волновой допплеровский датчик Mindray Consona N7 с рабочей частотой 5 МГц. Как и CW2s, предназначен исключительно для режима CW без B-изображения — компактная форма обеспечивает точное позиционирование луча и минимальный угол к направлению потока.

Более высокая рабочая частота по сравнению с CW2s обеспечивает лучшее пространственное разрешение допплеровского луча и более чёткую дифференциацию сигнала от соседних структур — актуально для педиатрической кардиологии и пациентов с тонкой грудной стенкой. Применяется для педиатрической допплерографии (высокие скорости при врождённых пороках сердца у детей), трансаортальной и трансмитральной допплерографии у детей и пациентов астенического телосложения, измерения скоростей на периферических сосудах при наружном доступе.

Для подключения CW5s к Consona N7 требуются те же три компонента, что и для CW2s: порт карандашного датчика (Pencil probe socket), лицензия CW Function (с Multifunction Module) и адаптер Transducer adaptor S2A (PCM-SA01). Выбор между CW2s и CW5s определяется глубиной структуры и телосложением пациента: 2 МГц — для глубоких структур у взрослых, 5 МГц — для педиатрии и тонкой грудной стенки.

Применение

• Педиатрическая допплерография при врождённых пороках сердца;
• Трансаортальная и трансмитральная допплерография у детей и астеничных пациентов;
• Измерение скоростей на периферических сосудах;
• Допплерография при узком межрёберном промежутке.

Технические характеристики Mindray CW5s

Совместимость

Датчик CW5s работает с УЗИ-системой Mindray Consona N7 при наличии порта карандашного датчика, лицензии CW Function с Multifunction Module и адаптера S2A. Для глубоких структур у взрослых пациентов — карандашный датчик CW2s.
