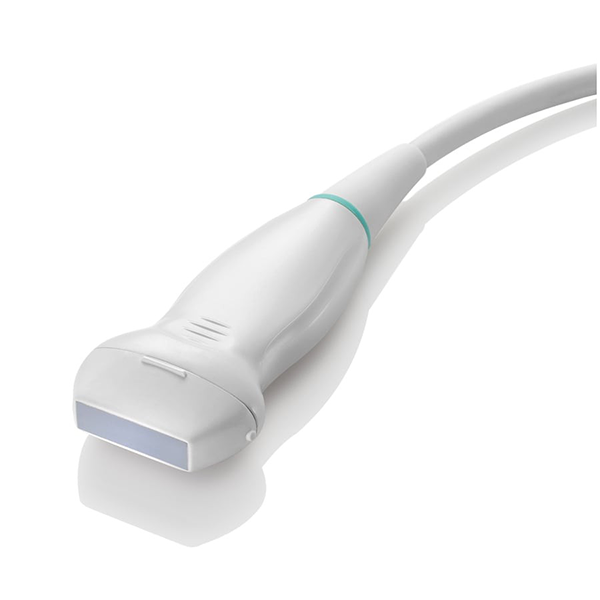

Линейный датчик Mindray 7L4B

Датчик 7L4B — второй линейный датчик Consona N6, содержит 128 элементов с апертурой 45,7 мм. Рабочий диапазон — 3,0–13,0 МГц, три поддиапазона B-режима — 3,0–9,3 / 5,4–11,2 / 6,6–13,0 МГц. Гармонические частоты — 9,0 / 10,0 / 11,0 МГц, допплеровские частоты — 3,5–5,2 МГц, HR Flow — 7,3 МГц. Глубина сканирования — 1,5–35,0 см, поле зрения — 3,8 см нерасширенное и 40° в расширенном режиме.

Физический размер головки — 61 × 24,4 мм, рабочая апертура — 45,7 × 10,9 мм. Ключевая особенность 7L4B — расширенный диапазон электронного наклона луча в режимах ЦДК и PW: ±30° против ±10° у L13-3 (наклон в B-режиме у обоих датчиков одинаков, ±12°). Это позволяет получить оптимальный допплеровский угол к оси сосуда без изменения положения датчика — критично при исследовании каротидных сосудов и периферических артерий. Для биопсий доступна мультиугловая насадка NGB-007. Датчик поддерживает Strain Elastography, Contrast Imaging (UWN+), iNeedle, Smart Trace.

По базовым параметрам (128 элементов, диапазон 3,0–13,0 МГц, глубина 1,5–35,0 см) 7L4B близок к L13-3, но не имеет технологии ComboWave — зато выигрывает по диапазону допплеровского наклона луча. Для щитовидной и молочной железы, где важна однородность картинки по краю поля, лучше подойдёт L13-3; для сосудистых исследований — 7L4B.

Применение

• абдоминальные исследования поверхностных структур;
• педиатрия;
• малые органы;
• опорно-двигательный аппарат;
• сосудистые исследования — сонные и периферические артерии;
• периферическая нервная система;
• торакальные и плевральные исследования.

Технические характеристики Mindray 7L4B

Совместимость

Датчик 7L4B работает с УЗИ-системой Mindray Consona N6 через стандартный разъём с поддержкой горячего подключения — дополнительных модулей не требует. Для однородной картинки по всей ширине поля с технологией ComboWave обратите внимание на линейный датчик Mindray L13-3.
