2,5-9,0 МГц, апертура 48 мм, 192 элемента, расширенная вниз частотная граница для большей глубины сканирования.

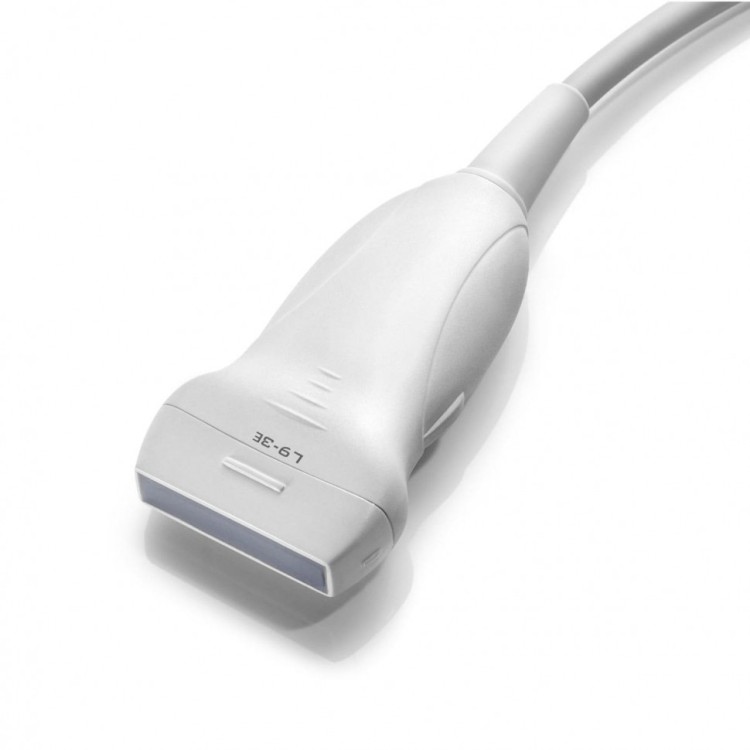

L9-3, линейный датчик Consona N9 с расширенной вниз частотной границей: 2,5 МГц против 3,0 МГц у L13-3N. Это даёт бóльшую глубину сканирования (до 35 см) при сохранении прямого линейного луча, без характерных для конвекса артефактов реверберации.
Технология ComboWave поднимает чувствительность Mindray L9-3 при сборе эхосигнала это заметно на педиатрических абдоминальных сканах и поверхностных сосудах, где важна и глубина, и чёткость.
Если основная задача, щитовидная железа или молочная железа с максимальной детализацией, а не глубина, логичнее взять более высокочастотный L13-3N; L9-3, выбор для более универсальных линейных протоколов.
Применение
- абдомен
- акушерство (поверхностные структуры)
- педиатрия
- малые органы
- цефалия
- опорно-двигательный аппарат
- сосуды и нервы
Технические характеристики Mindray L9-3
| Параметр | Значение |
|---|---|
| Диапазон частот | 2,5-9,0 МГц |
| Диапазон B-режима | 2,5-7,0 / 3,4-8,2 / 3,6-9,0 МГц |
| Гармонические частоты | 4,5; 5,0; 7,0 МГц |
| Частоты ЦДК | 3,0; 3,6; 5,0 МГц |
| HR Flow | 7,3 МГц |
| Частоты PW | 3,0; 3,6; 5,0 МГц |
| Угол поля зрения | 100% + 40° |
| Углы отклонения луча B | −12°, −6°, 0°, 6°, 12° |
| Углы отклонения Color/PW | от −30° до +30° |
| Глубина сканирования | 1,5-35,0 см |
| Число элементов | 192 |
| Рабочая апертура | 48 × 11 мм |
| Размер корпуса | 62 × 22 мм |
| Биопсийная насадка | NGB-034 |
Совместимость
L9-3 подключается напрямую к активным портам Consona N9, поддерживает STE/STQ при установленном Shear Wave Elastography Module и программную Strain Elastography. Для более узкого фокуса на поверхностных структурах и мелких образованиях смотрите L13-3N.
Позвоните 8 (800) 551-70-03, звонок по России бесплатный, подскажем, какой из линейных датчиков закрывает больше ваших протоколов.
