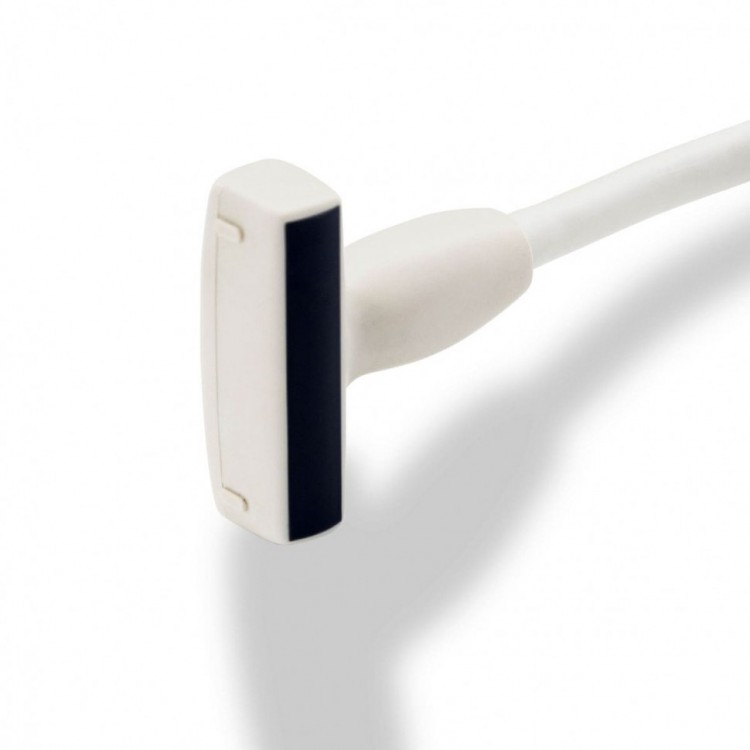

Рукоятка перпендикулярна центру рабочей поверхности, датчик накрывается ладонью сверху. 128 элементов, апертура 40 мм, биопсийная насадка NGB-010 для пункций прямо в ране.
Как и все интраоперационные датчики, 7LT4s работает на открытом органе: в стерильном чехле он ложится прямо на печень или сосуд, и между излучателем и целью нет ни кожи, ни брюшной стенки. Поэтому даже среднего диапазона частот хватает для картинки, недостижимой с поверхности тела: мелкие метастазы, внутрипечёночные протоки, просвет анастомоза видны прямо на столе, когда ещё можно изменить план операции.
Т-образная компоновка отличается от «хоккейной клюшки» принципиально: рукоятка стоит перпендикулярно середине длинной рабочей поверхности, и хирург накрывает 7LT4s ладонью, как компьютерную мышь. Давление распределяется равномерно по всей апертуре, датчик не «клюёт» краем, а широкая площадка с полем обзора 40 мм захватывает больше ткани за один проход, что удобно для систематического осмотра печени длинными параллельными проходами. Отдельный плюс, совместимость с биопсийной насадкой NGB-010: пункция очага выполняется под контролем прямо в операционной ране, по короткой и предсказуемой траектории. 7LT4s используется со стерильными одноразовыми чехлами и остаётся в стерильном поле всю операцию.
Применение
- интраоперационные исследования печени и органов брюшной полости;
- сосудистая хирургия: контроль анастомозов и кровотока;
- интраоперационные пункции с насадкой NGB-010;
- вне операционной: малые органы, сосуды, опорно-двигательный аппарат, педиатрия.
Технические характеристики Mindray 7LT4s
| Параметр | Значение |
|---|---|
| Тип | Линейный интраоперационный, Т-образный |
| Диапазон частот | 3,5-13,5 МГц |
| Частоты B-режима | 5,0 / 7,5 / 10,0 МГц |
| Гармонические частоты | 8,0 / 10,0 МГц |
| Частоты допплера | 5,0 / 5,7 МГц |
| Количество элементов | 128 |
| Поле обзора (апертура) | 40 мм |
| Рабочая поверхность | 45 × 9 мм |
| Глубина сканирования | 1,5-28 см |
| Биопсийная насадка | NGB-010, многоугловая, многоразовая |
Совместимость
Суффикс «s», портативные платформы Mindray: датчик заявлен в даташитах M-серии и совместим с сканерами MX7 и MX8 у операционного стола. L-образная альтернатива «хоккейная клюшка», L16-4Hs. Совместимость с вашей системой уточним по серийному номеру.
