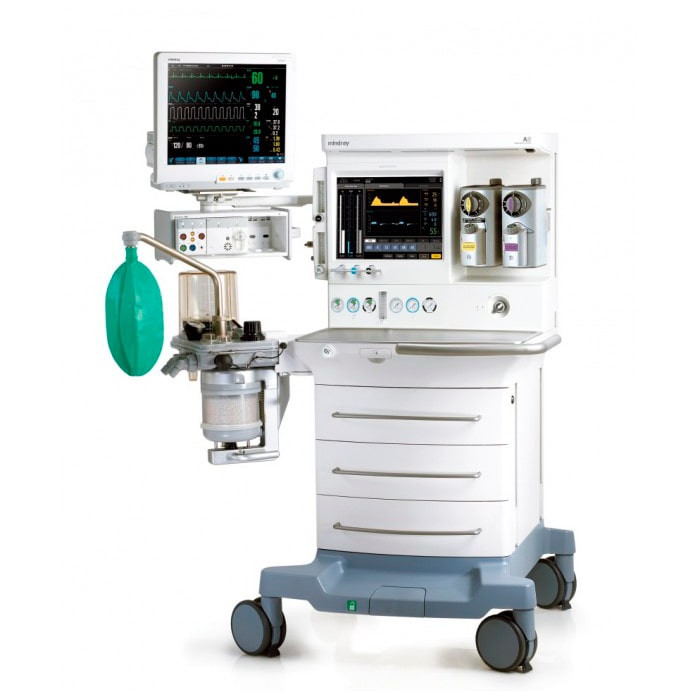

Общие габариты системы
|
ВхШхГ: 1400х1050х805 мм;
Вес: 160 кг (без учета газовых баллонов и испарителя)
|
|
Размеры верхней полки
|
40 кг, 616 мм по высоте и 362 мм по глубине
|
|
Внутренние параметры выдвижного ящика
|
ВхШхГ: 135х440х385 мм
|
|
Размеры рабочей поверхности
|
ВхШхГ: 850х616х380 мм
|
|
Направляющая DIN
|
вес максимальный 25 кг (при макс.расстоянии 0,41 м)
|
|
Консоль мешка
|
1150 мм по высоте, 312 мм по длине, угол поворота 150 градусов
|
|
Ролики
|
Диаметр: 15 см.
Тормоза: центральный тормоз с индикатором блокировки и разблокировки.
|
|
Рабочее освещение
|
Настройки:
· выключение
· слабое
· интенсивное
|
|

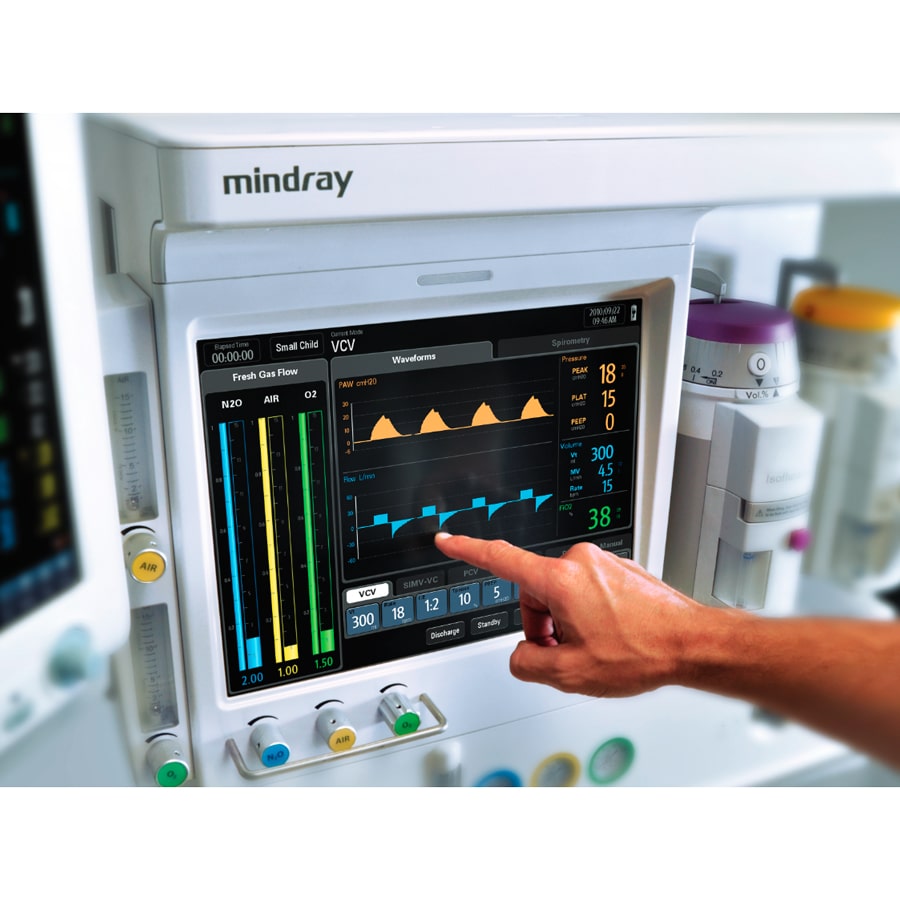

Экран
|
Дисплей: сенсорный и цветной, жидкокристаллический, диагональ 15 дюймов, TFT-параметры (все параметры настроек и тревог, а также частота дыхания, соотношение I/E, дыхательный объем, минутный объем, PEEP, Pmean, Ppeak, Pplat, концентрация О).
|
|
Отображаемые графики на экране
|
Кривые давления и времени, потока и времени
|
|
Петли спирометрии (экран)
|
Поток-объем, давление-объем
|
|
Таймер (на экране)
|
Отображается на экране
|
|
Управление экраном
|
Сенсорный экран или сенсорные кнопки
|
|
Режимы искусственной вентиляции
|
· вентиляция автоматическая и ручная
· Синхронизированная перемежающаяся принудительная вентиляция (SIMV-Volume и SIMV-Pressure)
· вентиляция с регулируемым давлением (PCV) и гарантированным объемом газа или без него (VG)
· вентиляция с регулярным объемом (VCV) с компенсацией дыхательного объема
· Вентиляция с поддержкой давления (PS) и резервом для апноэ
|
|
ДИАПАЗОНЫ ПАРАМЕТРОВ ВЕНТИЛЯЦИИ
|
|
Диапазон поддержки давления (ДР)
|
От 3 до 50 см Н²О (с шагом 1 см Н²О) (SIMV-VC, SIMV-PC, PS)
|
|
Диапазон давления (Plimit)
|
От 10 до 100 см Н²О (с шагом 1 см Н²О) (VCV, SIMV-VC)
|
|
Диапазон поддержки дыхания
|
От 4 до 100 вдох. в мин. (с 1 вдох/мин) (PCV, SIMV-VC, SIMV-PC)
|
|
Диапазон дыхательного объема
|
От 20 до 1500 мл (с шагом 1 мл) (VCV, SIMV-VC, PCV)
|
|
Диапазон давления (Pinps)
|
От 5 до 70 см Н²О (с шагом 1 см Н²О) (PCV, SIMV-PC)
|
|
Диапазон частоты дыхания (минимальный)
|
От 2 до 60 вдох/ мин (с шагом 1 вдох/мин) PS
|
|
Диапазон I:E
|
4:1-1:8 (с шагом 0,5) (VCV, PCV)
|
|
Диапазон триггера
|
От 1 до 15 л/мин (с шагом 1л/мин) (SIMV-VC, SIMV-PC, PS)
|
|
Диапазон Tpause
|
Выкл., от 5 до 60 процентов (с шагом 1 процент) (VCV, SIMV-VC)
|
|
Диапазон Tslope
|
От 0,0 до 2,0 (с шагом 0,1 с) (SIMV-VC, SIMV-PC, PCV, PS)
|
|
Диапазон Tinsp
|
От 0,2 до 5 с (с шагом 0,1 с) (SIMV-VC, SIMV-PC)
|
|
Диапазон VtG
|
Выкл., от 20 до 1500 мл (с шагом 1 мл) (PCV)
|
|
Диапазон Pilm VG
|
От 5 до 100 см Н²О (с шагом 1 см Н²О) (PCV)
|
|
Диапазон апноэ Ti
|
От 0,2 до 5 с (с шагом 0,1 с) (PS)
|
|
ПОЛОЖИТЕЛЬНОЕ ДАВЛЕНИЕ В КОНЦЕ ВЫДОХА (РЕЕР)
|
|
Тип
|
Встроенное и управляемое электроникой
|
|
Диапазон
|
Выкл., от 3 до 30 см Н²О (с шагом 1 см Н²О) (VCV, PCV, SIMV-VC, SIMV-PC, PS)
|
|
ЭКСПЛУАТАЦИОННЫЕ ПОКАЗАТЕЛИ АППАРАТА ИВЛ
|
|
Диапазон давления вытеснения
|
От 280 до 600 кПа
|
|
Пиковый поток газа
|
110 л/мин
|
|
Диапазон клапана потока
|
От 1 до 110 л/мин
|
|
МОНИТОРИНГ АППАРАТ ИВЛ
|
|
Диапазон минутного объема
|
От 0 до 100 л
|
|
Диапазон объема дыхания
|
От 0 до 3000 мл/мин
|
|
Вдыхаемый кислород FiO²
|
От 18 до 100 проц.
|
|
Пиковое давление Peak
|
От -20 до 120 см Н²О
|
|
Среднее давление Pmean
|
От -20 до 120 см Н²О
|
|
Давление плато Pplateau
|
От -20 до 120 см Н²О
|
|
Диапазон РЕЕР
|
От 0 до 70 см Н²О
|
|
Диапазон частоты дыхания
|
От 0 до 120 вдох/мин
|
|
ПОГРЕШНОСТЬ РЕГУЛИРОВАНИЯ И МОНИТОРИНГА
|
|
Регулировка объема
|
· <60 мл, ± 10 мл
· ≥60 мл и ≤210 мл, ± 15 мл
· 210 мл ±7 процентов заданного значения
|
|
Регулировка давления
|
· Pins: ± 2,5 см Н²О или ± 7 процентов заданного значения, в зависимости от того, что больше
· Plimt: ± 10 процентов заданного значения
|
|
Регулировка ПДКВ
|
· От 3 до 30 см Н²О: ± 2 см Н²О или ± 10 процентов отображаемого значения, в зависимости от того, что больше
· Выкл.: не определено
|
|
Мониторинг объема
|
· <60 мл, ± 10 мл
· ≥60 мл и ≤210 мл, ± 18 мл
· ≥210 мл ± 9 процентов заданного значения
|
|
Мониторинг давления в дыхательных путях
|
± 2 см Н²О или ± 5 процентов заданного значения, в зависимости от того, что больше
|
|
Мониторинг ПДКВ
|
От 0 до 30 см Н²О ± 2 см Н²О или ± 10 процентов заданного значения, в зависимости от того, что больше
≥ 30 см Н²О: не определено
|
|
Мониторинг дыхания
|
± 1 вдох/мин или ± 10 процентов заданного значения, в зависимости от того, что больше
|
|
Мониторинг минутного объема
|
От 0 до ± 15 отображаемого значения, повторение до ± 5 процентов за один час
|
|
ПРЕДЕЛЫ ТРЕВОГ
|
|
Paw High
|
От 10 и (Paw Low +1) до 100 см Н²О
|
|
Paw Low
|
От 0 до менее 70 и (Paw High -1) см Н²О
|
|
MV High
|
От 0,2 и (MV Low + 0,1) до 25 л/мин
|
|
MV Low
|
От 0 до менее 20 и (MV High-1) л/мин
|
|
FiO² High
|
От 21 и (FiO² Low +1) до 100 процентов
|
|
FiO² Low
|
От 18 до менее 98 и (FiO² High-1) процент
|
|
ХРАНЕНИЕ ДАННЫХ (НЕЛЕТУЧИЕ ГАЗЫ) И РЕГИСТРАЦИЯ
|
|
Сохранение конфигурации
|
Заводская конфигурация, одна пользовательская конфигурация
|
|
Типы пациентов
|
· взрослые
· дети
· младенцы
· (для каждой конфигурации)
|
|
Сохранение журнала регистрации
|
· 500 записей журнала регистрации тревог
· 500 записей журнала регистрации действий
· 500 записей журнала регистрации ошибок
· 500 записей журнала регистрации обслуживания
|
|
ПНЕВМАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
ПОДАЧА ИЗ ТРУБОПРОВОДА
|
|
Конфигурация газов
|
О², N²O и воздух
|
|
Диапазон входного давления трубопровода
|
от 280 до 600 кПа (от 40 до 87 фунтов на кв.дюйм)
|
|
Соединения трубопровода
|
DISS или NIST
|
|
ПОДАЧА ИЗ БАЛЛОНОВ
|
|
Баллон
|
Размер Е (Америка и Великобритания)
|
|
Диапазон входного давления в баллоне О²
|
От 6,9 до 15 МПа (от 1000 до 2175 фунтов на кВ.дюйм)
|
|
Диапазон входного давления в баллоне N²O
|
От 4,2 до 6 МПа (от 600 до 870 фунтов на кВ.дюйм)
|
|
Диапазон входного давления в баллоне воздуха
|
От 6,9 до 15 МПа (от 1000 до 2175 фунтов на кВ.дюйм)
|
|
Разъем баллона
|
PISS (соединитель системы безопасности с индексацией диаметров PIN)
|
|
Конфигурация хомута
|
О², N²O воздух
|
|
АВТОМАТИЧЕСКОЕ ОТСЕЧЕНИЕ N²O
|
|
Автоматическое отсечение N²O
|
Останавливает поток N²O, если поток кислорода меньше 200 мл/мин
|
|
ЭЛЕКТРОННЫЕ И МЕХАНИЧЕСКИЕ РАСХОДНЫЕ МАТЕРИАЛЫ
|
|
Конфигурация
|
О², N²O воздух
|
|
Отображаемый диапазон О², N²O воздух
|
От 0 до 15 л/мин
|
|
Регулируемый диапазон О², воздух
|
От 0 до 15 л/мин
|
|
Регулируемый диапазон N²O
|
От 0 до 10 л/мин
|
|
Погрешность
|
± 10 проц. Или 0,12 л/мин, в зависимости от того, что больше
|
|
Разрешение
|
· 50 мл/мин от 0 до 1 л/мин
· 100 мл/мин от 1 до 15 л/мин
|
|
Общий расходомер
|
|
|
Регулируемый диапазон
|
От 0 до 10 л/мин ± 10 проц. Указанного значения скорости (от 10 до 100 проц. полной шкалы с кислородом)
|
|
Элементы управления О²
|
Тревога по перебоям в подаче О² (≤220 кПа (32 дюйма на кВ.дюйм)
|
|
Система защиты от гипоксии
|
· Контроль соотношения кислорода (концентрация кислорода ≥21 проц.)
· Обеспечивает 25 проц. ± 4 проц. О², когда клапан N²O полностью открыт, диапазон потока О² составляет от 0,8 до 3 л/мин
|
|
Вспомогательный расходомер О² и воздуха
|
· диапазон потока (от 0 до 15 л/мин для каждого счетчика)
· индикатор: расходомерная трубка
|
|
Вспомогательное выходное отверстие О²
|
· диапазон давления: от 280 до 600 кПа
· макс. поток: ≥90 л/мин
|
|
Промывка О²
|
Скорость потока: от 35 до 50 л /мин
|
|
ИСПАРИТЕЛЬ
|
|
ДОСТАВКА АНЕСТЕТИКА
|
|
Испаритель
|
Penlon Sigma Delta, Sigma Alpha или испаритель анестетика Mindray V60
|
|
Тип
|
Галотан, энфлюран, изофлюран, севофлюран, десфлюран
|
|
Положение испарителя
|
3 положения: 2 активынх; 1 неактивное.
|
|
Способ крепления
|
Selectatec с функцией взаимной блокировки
|
|

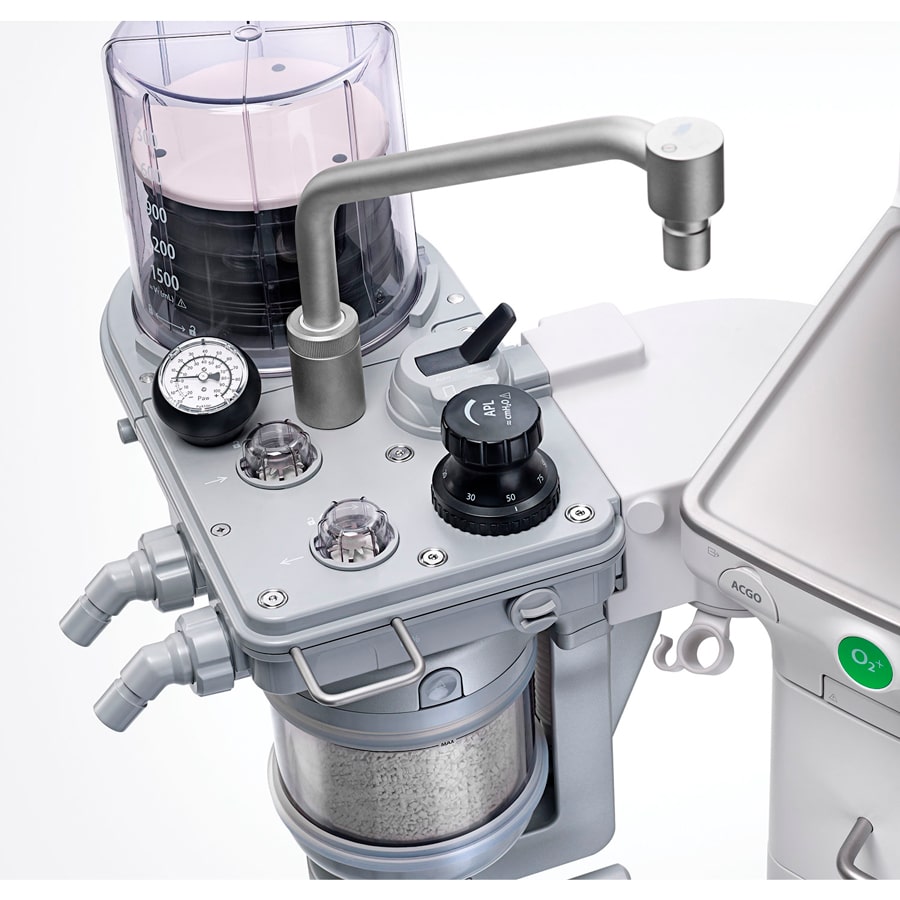

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫХАТЕЛЬНОГО КОНТУРА
|
|
БЛОК АБСОРБЕНТА СО²
|
· емкость абсорбента: 1 упаковка или 1500 мл
· содержание контейнера с абсорбентом: 1 упаковка абсорбента или сыпучий абсорбент
|
|
Стакан для сбора воды
|
съемный, 6 мл
|
|
Манометр воздуховода
|
· диапазон: от 20 до 100 см H²O
· погрешность: ± (4 проц.полного показания + 4 проц. фактического показания)
|
|
Датчик потока
|
С изменяемым отверстием и положением, порт вдоха и порт выдоха.
|
|
Датчик кислорода
|
Гальванический элемент
|
|
Разъемы дыхательного контура
|
· выдох: ISO 22 мм (наружн.диаметр)/15 мм (внутр.диаметр), конический
· вдох: ISO 22 мм (наружн.диаметр)/15 мм (внутр.диаметр), конический
· порт для мешка: ISO 22 мм (наружн.диаметр)/15 мм (внутр.диаметр), конический
· разъемы для системы удаления газа: 30 мм (наружный диаметр) ISO
|
|
Регулируемый предохранительный клапан APL
|
· диапазон: SP, от 5 до 75 см H²О
· регулируем. диапазон движения: 330
· индикация тактильной рукоятки: ≥ 30 см H²О
|
|
Переключатель «мешок-аппарат ИВЛ»
|
Бистабильный. Кправление (переключатель между вентиляцией вручную и механической вентиляцией)
|
|
Материалы
|
Все материалы, контактирующие с выдыхаемыми пациентом газами, автоклавируются, кроме датчиков потока, датчика О², механического манометра. Не содержат латекса.
|
|
ПАРАМЕТРЫ ДЫХАТЕЛЬНОГО КОНТУРА
|
|
Растяжимость системы
|
≤ 2 мл/см H²О (объем газа, который теряется из-за внутренней растяжимости (только в режиме ручной вентиляции)
|
|
Сопротивление в режиме ручной вентиляции
|
≤ 6 см H²О (проверяемый газ представляет собой полусинусоиду с частотой 20 при объеме дыхания 1 л)
|
|
Утечка
|
≤ 150 мл при 3 кПа
|
|
Безопасное давление в дыхательном контуре пациента
|
110 ± 10 см H²О
|
|
Система продувки анестезирующих газов
|
|
Тип применимой системы утилизации
|
низкопоточный
|
|
Габариты
|
430х147х95 мм
|
|
Поток отбора
|
От 25 до 50 л/мин
|
|
Тип применимой системы утилизации
|
Высокопоточный
|
|
Размеры
|
430х147х95 мм
|
|
Поток отбора
|
От 75 до 105 л/мин
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОЕДИНЕНИЙ
|
|
Порт связи (SP1)
|
Совместимый RS-232C последовательный интерфейс DB9
|
|
Сетевой порт CS1
|
RJ-45
|
|
USB-порты (SB-1, SB-2)
|
2 порта
|
|
Порт данных DP1
|
1 тестовый порт для подключения калибровочного оборудования уполномоченным представителем отдела обслуживания компании Mindray
|
|
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Питание от сети
|
· напряжение питания: 100-240 В переем.тока, 50/60 Гц, 7 А макс.
· сила тока: 7 А макс. (2А макс.для аппарата А5, 5А для вспомог.выходов)
· потребляемая мощность (прибл. 200 ВА (без вспом.выходов)
· потребляемая мощность: ок. 200 ВА (без вспом.выходов)
· шнур питания: 5 м
|
|
Питание от батареи
|
· тип батареи: герметичная литий-ионная батарея, 11,1 В, 4,5 Ач (2 батареи)
· время работы от батареи: не менее 150 мин. в типичных условиях эксплуатации (новая батеря)
· время до завершения работы после тревоги о низком заряде батареи: не менее 5 минут (новая полностью заряженная батарея)
· время зарядки батареи: не более 8 часов при исходном заряде 10 процентов (зарядка выполняется при каждом подключении системы А5 к сети переменного тока (новая батарея)
|
|
ДОПОЛНТЕЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ ВЫХОДЫ
|
|
Количество выходов
|
4
|
|
Сила тока на выходе
|
3 А для каждого выхода, 5 А в общем
|
|
ХАРАКТЕРИСТИКИ УСЛОВИЙ ОКРУЖАЮЩЕЙ СРЕДЫ
|
|
Рабочая температура
|
От + 10 до 40 градусов С
|
|
Температура хранения
|
От -20 до + 60 град.С (датчик кислорода: от -20 до +50 град.С)
|
|
Относительная влажность
|
Эксплуатация и хранение от 15 до 90 процентов без конденсации
|
|
Атмосферное давление (эксплуатация)
|
От 70 до 103 кПа
|
|
Атмосферное давление (хранение)
|
От 50 до 103 кПа
|
|
Устойчивость к проникновению жидкостей
|
Соответствует требованиям статьи 44.3 стандарта IEC 60601-1, а также требованиям стандарта IEC 60529 для незащищенного оборудования (IPX0).
|
