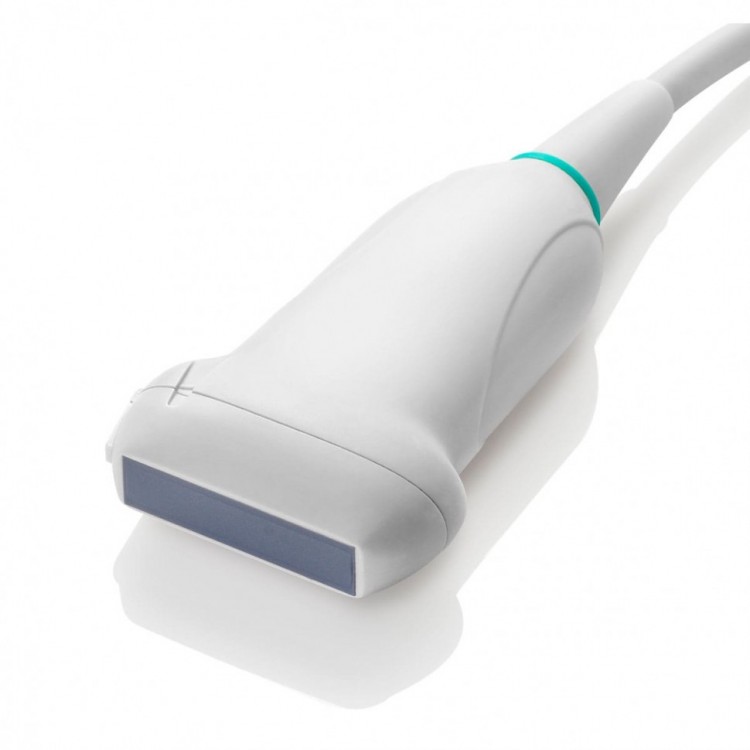

Рабочие частоты 2,7-8,2 МГц: линейный датчик с увеличенной глубиной проникновения. Глубокие вены, крупные мышцы, детская абдоминальная диагностика на стационарных сканерах Mindray.
L7-3 занимает нишу между классической высокочастотной линейкой и конвексом. От линейного датчика у него прямоугольное поле с равномерной шириной по глубине, то, что нужно для протяжённых сосудов и компрессионных проб при подозрении на тромбоз. От конвекса, способность заглянуть глубже: нижние частоты диапазона пробивают выраженную подкожную клетчатку и мышечные массивы, где датчик 7-12 МГц уже теряет сигнал.
Типичные пациенты L7-3, флебологические: глубокие вены бедра и голени при отёках, посттромботических изменениях, у пациентов с высоким ИМТ. Прямая линейная развёртка держит геометрию сосуда, и компрессионная проба читается по всей длине конечности, а не только в подколенной ямке. Вторая аудитория датчика, дети: неглубоко расположенные органы брюшной полости у ребёнка на линейном датчике выглядят детальнее, чем на взрослом конвексе.
Для пункций у L7-3 предусмотрена многоразовая насадка NGB-007. Глубина сканирования до 29,6 см оставляет запас там, где обычному линейному датчику его не хватает, по сути, L7-3 закрывает «глубокий» фланг линейной диагностики на стационарных системах серии DC.
Применение
- периферические сосуды, включая глубокие вены конечностей;
- щитовидная железа, молочная железа;
- суставы, крупные мышцы;
- абдоминальные исследования у детей;
- мягкие ткани у пациентов плотного телосложения;
- пункции под УЗИ-контролем, насадка NGB-007.
Технические характеристики Mindray L7-3
| Параметр | Значение |
|---|---|
| Тип | Линейный низкочастотный (linear array) |
| Диапазон рабочих частот | 2,7-8,2 МГц |
| Гармонические частоты | 6,2 / 7,0 МГц |
| Частоты допплера | 3,8-5,0 МГц |
| Количество элементов | 128 |
| Апертура (поле обзора) | 38 мм |
| Глубина сканирования | 0,9-29,6 см |
| Биопсийная насадка | NGB-007, многоугловая, многоразовая |
Совместимость
Датчик L7-3 без буквенного суффикса ставится на стационарные системы Mindray прежних поколений линейки DC-40/45/55/70/80, совместимость с конкретной моделью проверим по названию системы. Из актуальных стационарных сканеров смотрите Mindray DC-60 и Consona N7. По поверхностным задачам в пару к L7-3 обычно берут L9-3E.
Позвоните 8 (800) 551-70-03, звонок по России бесплатный, или отправьте заявку: назовите модель вашей УЗИ-системы, подтвердим совместимость и предложим цену со сроком поставки. С аппаратом в комплекте без НДС.
