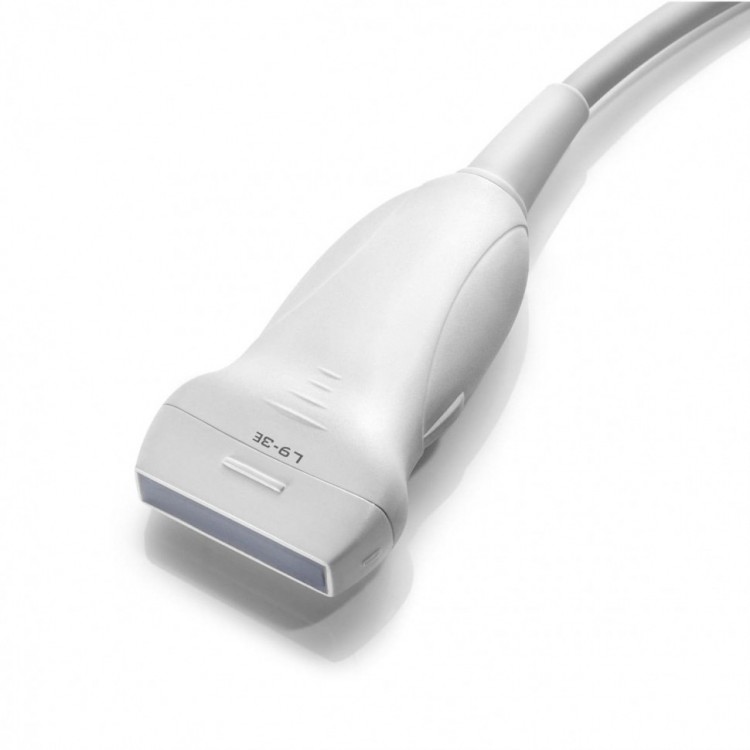

192 элемента, поле обзора 43,7 мм, нижняя граница 1,8 МГц. Линейный датчик, который «пробивает» туда, куда обычный линейный не достаёт, сосуды и мягкие ткани у крупных пациентов.
Стандартная дилемма сосудистого кабинета: у пациента с высоким ИМТ обычный линейный датчик «не пробивает» бедренную вену, а конвексный пробивает, но искажает геометрию, линейка сосуда превращается в веер, и компрессионная проба читается хуже. L9-3E с нижней границей 1,8 МГц решает это без смены геометрии: та же прямоугольная развёртка и параллельные лучи, но с запасом по глубине, как у абдоминального датчика.
Технология ComboWave, композитный широкополосный излучатель, сохраняет и верх диапазона, 9,8 МГц: L9-3E остаётся пригодным для стандартных поверхностных задач, а не превращается в узкоспециальный инструмент. Для флеболога это рабочий датчик на каждый день: компрессионные пробы по глубоким венам читаются на всей длине конечности, и вопрос «датчик не достал или вена действительно не сжимается» снимается сам собой.
В герниологии линейная развёртка L9-3E на глубине помогает измерить дефект апоневроза у пациентов, у которых обычный линейный датчик видит только подкожную клетчатку. В даташите DC-80 у L9-3E заявлено и акушерское применение, линейная развёртка удобна для оценки рубца и передней стенки матки. Для пункций предусмотрена многоразовая насадка NGB-034.
Применение
- сосуды конечностей у крупных пациентов, глубокие вены и артерии;
- абдоминальные исследования: брюшная стенка, грыжи, поверхностные отделы органов;
- малые органы и мягкие ткани на глубине;
- опорно-двигательный аппарат: мышцы бедра, ягодичная область;
- периферические нервы, педиатрия, акушерство;
- пункции под УЗИ-контролем, насадка NGB-034.
Технические характеристики Mindray L9-3E
| Параметр | Значение |
|---|---|
| Тип | Линейный низкочастотный, технология ComboWave |
| Диапазон частот | 1,8-9,8 МГц |
| Количество элементов | 192 |
| Поле обзора (апертура) | 43,7 мм |
| Рабочая поверхность | 48 × 11 мм |
| Глубина сканирования | 1,5-28 см |
| Гармонические частоты | 5,0 / 6,0 / 7,0 МГц |
| Биопсийная насадка | NGB-034, многоугловая, многоразовая |
Совместимость
Суффикс «E», стационарные УЗИ-системы Mindray серии DC поколений Exp и X-Insight: DC-70 Pro X-Insight, DC-80 X-Insight. Для поверхностных структур в паре с L9-3E обычно берут L12-3E или широкоапертурный L14-5WE.
Позвоните 8 (800) 551-70-03, звонок по России бесплатный, или отправьте заявку: проверим совместимость с вашей системой и рассчитаем стоимость с доставкой. Собственная сервисная служба.
