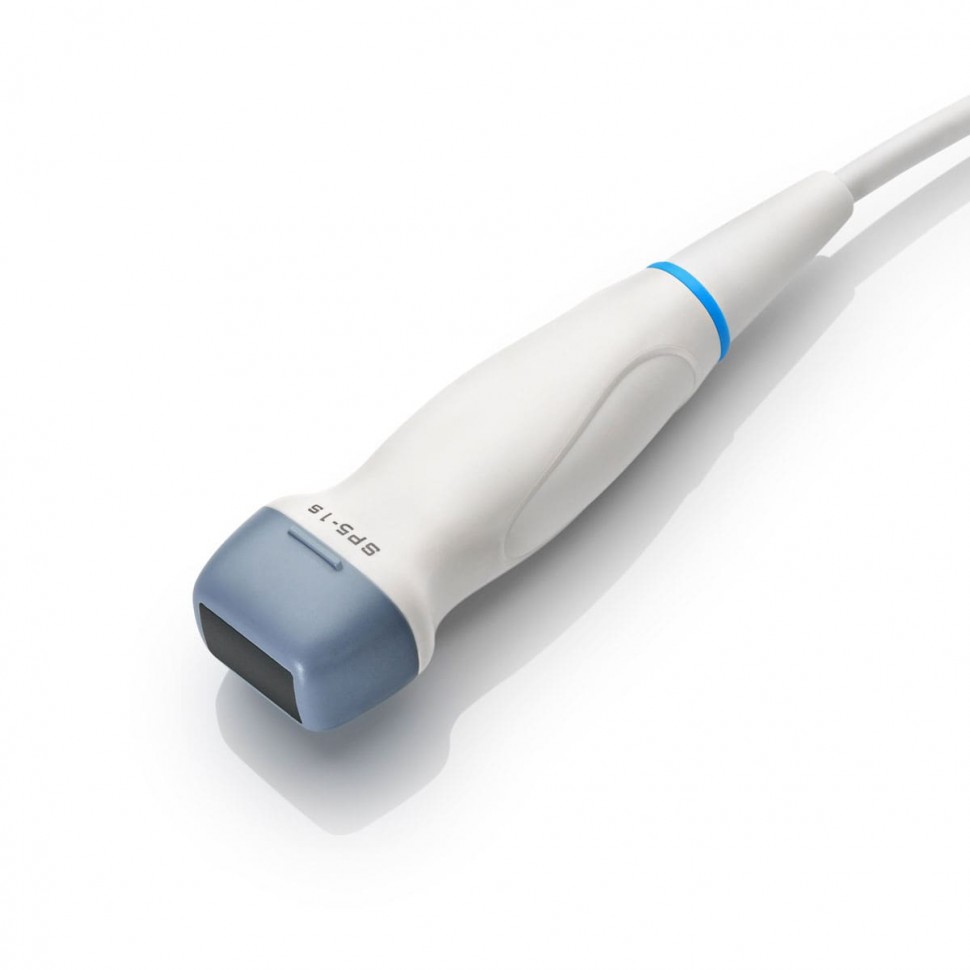

80 элементов из единого кристалла, сектор до 90°, диапазон 1,0-5,0 МГц. Технология Single Crystal даёт SP5-1s запас чувствительности там, где обычная керамика уже пасует, на глубине и у «тяжёлых» пациентов.
Обычный пьезоэлемент собран из множества хаотично ориентированных кристаллических зёрен, и часть энергии всегда теряется на их границах. В датчике SP5-1s каждый из 80 элементов выращен как цельный кристалл с упорядоченной решёткой: преобразование «электричество-ультразвук» идёт эффективнее, а чувствительность растёт именно там, где её вечно не хватает кардиологу, в глубоких отделах сердца у пациента с ожирением или эмфиземой.
На практике это значит вот что: там, где рядовой секторный датчик рисует силуэт эндокарда «в тумане», монокристальный SP5-1s ещё держит контраст стенок и читаемый допплеровский спектр. Широкая полоса 1,0-5,0 МГц работает в обе стороны, нижние частоты для глубокой ЭхоКГ и транскраниального доступа, верхние для детской кардиологии и более детального B-изображения.
К датчику совместима биопсийная насадка NGB-011, поэтому пункции перикарда и плевральной полости выполняются под контролем иглы в реальном времени. Для кабинета, где эхокардиография стоит в потоке между абдоминальными и сосудистыми приёмами, SP5-1s становится основным кардиологическим инструментом на портативной системе.
Применение
- эхокардиография взрослых, в том числе у сложных для визуализации пациентов;
- детская кардиология;
- транскраниальные исследования взрослых;
- абдоминальные исследования при узком акустическом окне;
- пункции под УЗ-контролем, совместима насадка NGB-011.
Технические характеристики Mindray SP5-1s
| Параметр | Значение |
|---|---|
| Тип | Секторный фазированный, монокристальный (Single Crystal) |
| Диапазон частот | 1,0-5,0 МГц |
| Количество элементов | 80 |
| Угол сектора (FOV) | до 90° |
| Частоты B-режима | 2,0 / 3,0 / 4,0 МГц |
| Гармонические частоты | 3,2 / 3,6 МГц |
| Частоты допплера | 2,0 / 2,5 / 3,0 МГц |
| Биопсийная насадка | NGB-011, многоугловая, многоразовая |
Совместимость
Датчик с s-разъёмом для портативной экспертной системы Mindray M9T. Монокристальные аналоги SP5-1 для других платформ: SP5-1E для стационарных систем серии DC, SP5-1N для Consona и SP5-1U для Resona R9. При заказе назовите модель системы, SP5-1s поставляется в разных частотных исполнениях.
Позвоните 8 (800) 551-70-03, звонок по России бесплатный, или отправьте заявку: проверим совместимость с вашей системой M9T, рассчитаем стоимость с доставкой. Собственная сервисная служба.
