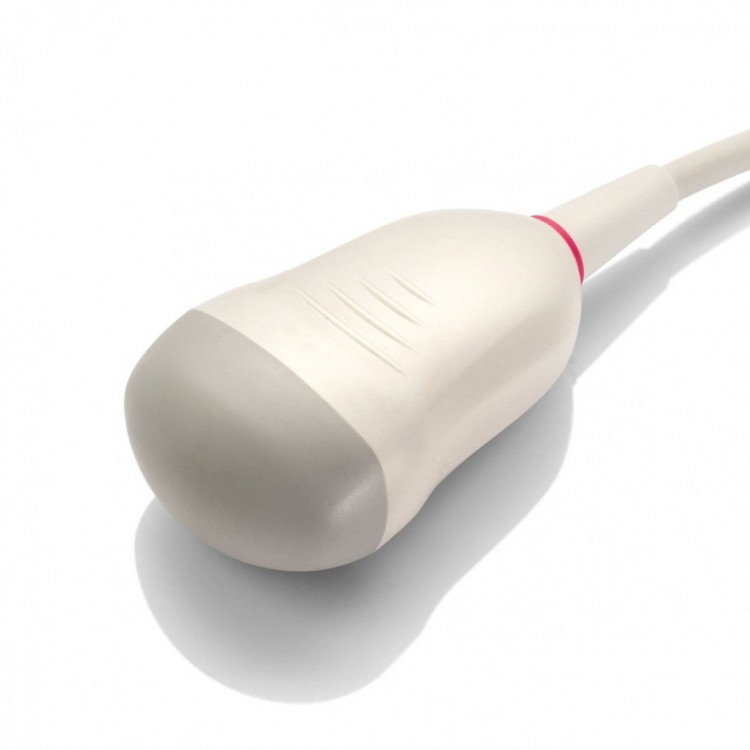

Моторизованный 4D-конвекс с широкой полосой 1,6-8,2 МГц, 128 элементов, глубина до 40 см. Датчик D7-2E, акушерское объёмное сканирование в реальном времени на системах Mindray DC-70 и DC-80.
Объёмный датчик D7-2E отличается от обычного конвекса встроенным приводом: решётка качается внутри корпуса, аппарат собирает веер срезов и строит из них трёхмерный объём в реальном времени. В акушерстве это рабочий инструмент, а не «картинка на память»: объёмная реконструкция помогает оценить поверхностные структуры плода, лицо, конечности, позвоночник, и показать динамику движений. Расширенное поле обзора до 110° по B-срезу позволяет захватить крупный объект целиком даже в поздних сроках.
Нижняя граница полосы 1,6 МГц даёт датчику D7-2E уверенную пенетрацию у пациенток с плотной брюшной стенкой, а верхние диапазоны до 8,2 МГц, детализацию на малой глубине. Штатной биопсийной насадки у D7-2E нет: это диагностический датчик, а для вмешательств в линейке предусмотрены другие модели.
Рабочий сценарий на скрининге второго-третьего триместра выглядит так: биометрия и допплерометрия выполняются в обычном 2D-режиме, а затем врач переключается на объём, оценивает лицо, профиль и позвоночник плода в трёхмерной реконструкции. Собранный объём сохраняется в архиве аппарата: его можно вращать и пересматривать в разных плоскостях уже после приёма, для консилиума, второго мнения или записи родителям.
Применение
- акушерство 3D/4D-сканирование плода в реальном времени;
- оценка поверхностной анатомии плода: лицо, конечности, позвоночник;
- гинекология;
- брюшная полость у взрослых и детей.
Технические характеристики Mindray D7-2E
| Параметр | Значение |
|---|---|
| Тип | Объёмный (4D) конвексный датчик |
| Диапазон частот | 1,6-8,2 МГц |
| Частоты B-режима | 2,6-4,8 / 3,6-6,4 / 3,8-8,2 МГц |
| Гармонические частоты | 4,5 / 6,0 / 6,5 МГц |
| Частоты допплера | 2,5 / 3,0 / 4,0 МГц |
| Количество элементов | 128 |
| Угол сканирования (FOV) | 70° (B) × 70° (объём); расширенный 110° |
| Радиус кривизны | 41,5 мм |
| Глубина сканирования | 4-40 см |
Совместимость
Датчик с суффиксом «E» работает со стационарными системами Mindray серии DC: DC-70 Pro X-Insight и DC-80 X-Insight. Монокристальный объёмный датчик с 192 элементами для тех же систем, SD8-1E. Более компактный объёмный конвекс, D6-2E. Назовите модель системы, подтвердим совместимость D7-2E и наличие 4D-модуля.
