Телеметрия нужна там, где пациент должен оставаться под наблюдением, но не должен лежать у монитора. Носимый передатчик снимает ЭКГ и передаёт данные по радиоканалу на приёмник и дальше, на центральную станцию: врач видит всех наблюдаемых пациентов на одном экране, а пациент при этом ходит по палате, коридору и залу ЛФК.

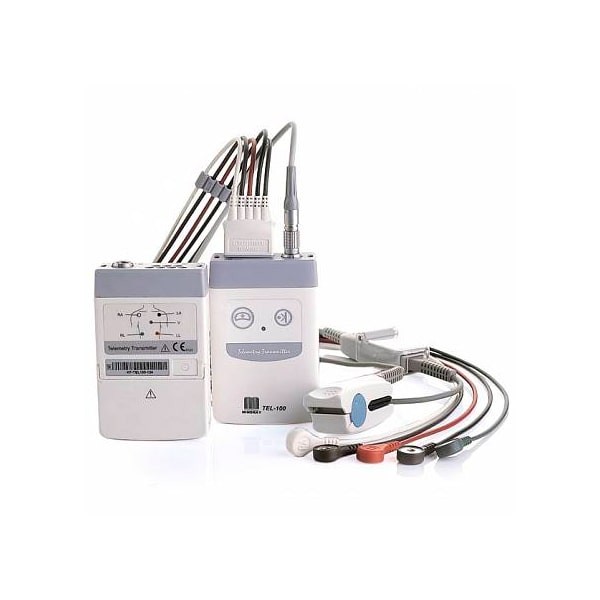

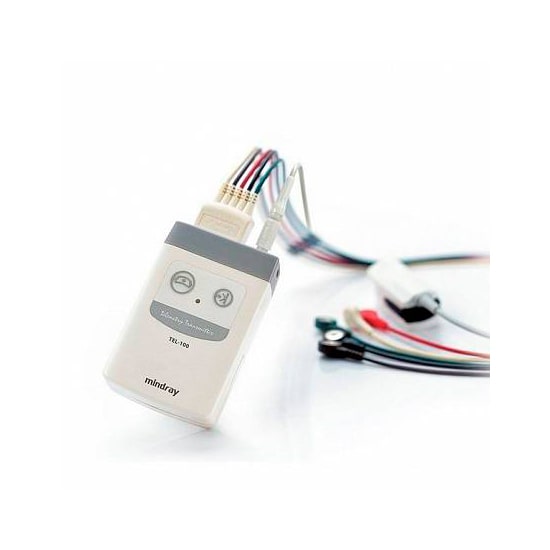

Система собирается из носимых передатчиков, приёмника, антенной системы, ЭКГ-кабелей и программного обеспечения центральной станции. Передатчик рассчитан на одного пациента: взрослого или ребёнка. Кроме кривых и цифр на центральную станцию уходят два сигнала от самого пациента, кнопка вызова медсестры и кнопка «событие», которой пациент отмечает момент, когда почувствовал себя плохо.
Что измеряет и анализирует
- ЭКГ и частоту сердечных сокращений, диапазон 15-300 уд/мин, точность ±1 уд/мин или ±1 %;
- аритмии: асистолия, фибрилляция желудочков, желудочковая тахикардия, желудочковые экстрасистолы в минуту, нерегулярный ритм;
- смещение сегмента ST;
- импульсы кардиостимулятора (режим PACE).
Отведения зависят от кабеля: с трёхэлектродным пишется отведение II, с пятиэлектродным, I, II, III, aVR, aVL, aVF и грудное V. Тип кабеля система определяет сама.
Технические характеристики Mindray TMS-6016
| Параметр | Значение |
|---|---|
| Контролируемые параметры | ЭКГ, ЧСС, аритмии, ST-сегмент, анализ кардиостимуляции |
| Кривые ЭКГ | 3 канала; кабель 3- или 5-электродный, автоопределение |
| Диапазон ЧСС | 15-300 уд/мин (взрослые и дети), разрешение 1 уд/мин |
| Анализ аритмий | ASYSTOLE, VFIB, VTAC, PVCs/min, нерегулярный ритм |
| Защита от дефибрилляции | ЭКГ-вход типа CF, 5000 В / 360 Дж; восстановление изолинии < 5 с |
| Передатчик: питание | 2 щелочные батарейки AA 1,5 В |
| Передатчик: время работы | до 96 ч мониторинга ЭКГ, до 240 ч в спящем режиме |
| Передатчик: габариты и масса | 62 × 96 × 26 мм; менее 140 г без батареек и кабеля |
| Передатчик: защита и кнопки | IPX3; кнопки вызова медсестры и отметки события, светодиодный индикатор |
| Радиоканал | выделенный медицинский диапазон WMTS, модуляция GFSK, шаг сетки 25 кГц, занимаемая полоса < 16 кГц, мощность около 1 мВт ERP |
| Приём | чувствительность −110 дБм; две антенны, пространственное разнесение с автовыбором |
| Приёмник: питание и корпус | 100-240 В, 50/60 Гц, 0,6-0,3 А; 278 × 116 × 300 мм; менее 7 кг |
| Приёмник: интерфейсы | 2 антенных разъёма TNC 50 Ом; Ethernet RJ45 10/100 Мбит/с |
| Архив на пациента | 240 ч кривых в полном раскрытии, 240 ч трендов, 720 событий |
| Тревоги | ЭКГ, ST, аритмии, качество сигнала, разряд батареи, отказ системы; три уровня приоритета по IEC 60601-1-8, громкость 45-85 дБ |
| Регистрация | термопринтер и принтер Windows; запись в реальном времени, по тревоге и по кнопке на передатчике |
| Условия эксплуатации | 0…+40 °C, влажность 15-95 % без конденсата |
Характеристики приведены по руководству по эксплуатации Mindray на TMS-6016. Точный состав системы, диапазон радиоканала и число наблюдаемых коек зависят от исполнения и настроек центральной станции.
Где применяли систему
- кардиологические и терапевтические отделения, наблюдение на этапе восстановления;
- реабилитация и ЛФК, контроль во время нагрузки, а не только в покое;
- палаты после операций и отделения, где нужен присмотр без привязки к койке.
Стационарные мониторы для тех же отделений в разделе мониторы пациента. По датчикам, ЭКГ-кабелям и обслуживанию уже работающих систем, обращайтесь, поможем.
