Зональное бесфокусное сканирование, недопплеровская визуализация микрокровотока MFI в стандартной комплектации, монитор 21,5 дюйма и сенсорный экран 14 дюймов, 5 активных портов датчиков, электрическая регулировка панели. Самый производительный аппарат в линейке Acclarix.
Главное в Acclarix LX85 заложено в архитектуру. Система построена на платформе SynSight (Synthetic Focused Sonography, сонография с синтетическим фокусом): вместо привычного построчного формирования луча аппарат принимает эхо-данные крупными зонами, и каждая зона несёт полный набор данных. Скорость извлечения данных до 10 раз выше построчной, энергоэффективность формирования изображения выше до 28 раз. Практический смысл для врача один, динамическая пиксельная фокусировка: каждый пиксель синтезируется как сфокусированный, фокусные зоны выставлять не нужно, изображение остаётся однородным по всей глубине. Сырые данные при этом обрабатываются ретроспективно многократно, что даёт запас по детализации и контрастному разрешению.
Второй аргумент Acclarix LX85, микрокровоток без допплера в базовой поставке для России. Режим MFI (Micro Flow Imaging) показывает мельчайшие сосуды и медленные потоки, недоступные обычному цветовому картированию: васкуляризация узлов щитовидной и молочной желёз, очагов печени, лимфоузлов, кортикальный кровоток почек, перфузия трансплантатов. У аппаратов премиального сегмента аналогичный режим обычно продаётся отдельной лицензией и появляется только в топовых линейках, здесь он входит в комплектацию.
Оценка жёсткости тканей закрыта с двух сторон. Компрессионная эластография с коэффициентом деформации Eratio входит в стандартное ПО Acclarix LX85, эластография сдвиговой волны SWE подключается лицензией, когда клинике нужна количественная оценка. Отдельным блоком идёт контрастная визуализация CEUS на низком механическом индексе: двойной таймер фаз, функция Destroy для оценки реперфузии, микрососудистая визуализация MVI и количественный анализ TIC по кривым «время-интенсивность» с семью зонами интереса.
Кардиологический приём Acclarix LX85 обеспечен полностью: фазированные датчики P5-1Q для взрослых и P7-3Q для детей, постоянно-волновой CW-допплер до 76 м/с, тканевой допплер TDI во всех четырёх вариантах (TVI, TEI, TVD, TVM), анатомический и изогнутый анатомический М-режим, протокол стресс-эхокардиографии в стандартном ПО и дыхательная кривая при подключённом модуле ЭКГ. Лицензия eLV добавляет автоматический расчёт фракции выброса Auto EF, деформации миокарда Auto Strain и индекса нарушения локальной сократимости WMSI.
Рутину снимает пакет интеллектуальных инструментов LinSync. В акушерстве это автофетометрия eOB и расширенная eOB+, автоматическое измерение воротникового пространства Auto NT и частоты сердцебиения плода Auto FHR, в гинекологии и репродуктологии фолликулометрия eFollicle, в радиологии eBladder, eVol.Flow и Live VF. Смысл у всех функций один: убрать операторозависимость там, где измерение можно выполнить одним нажатием.

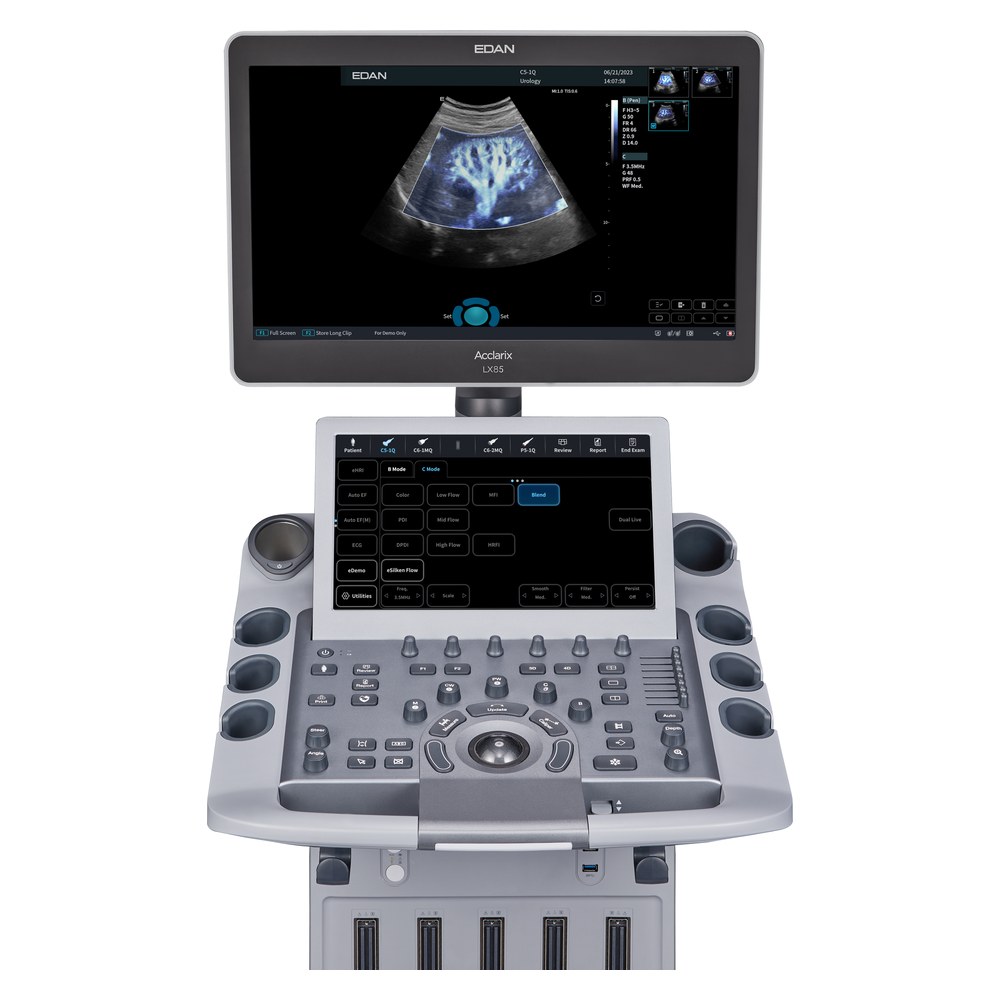

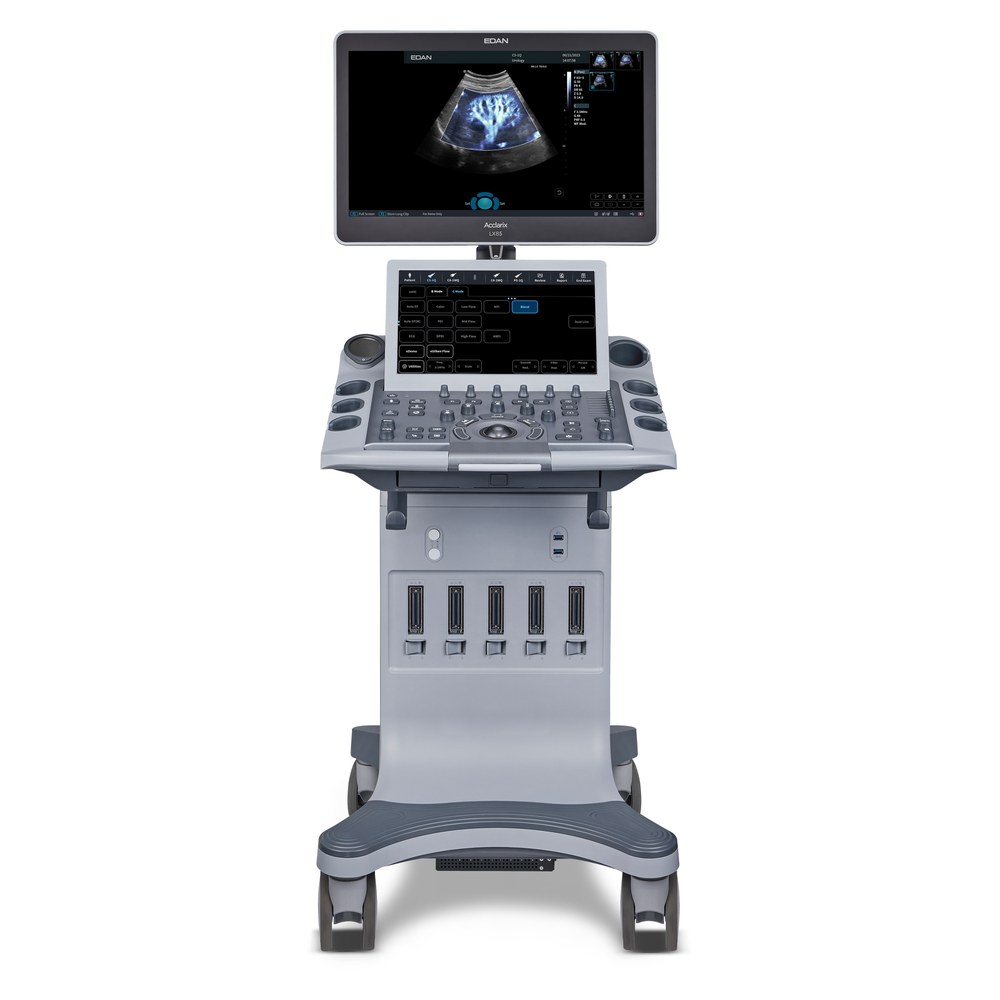

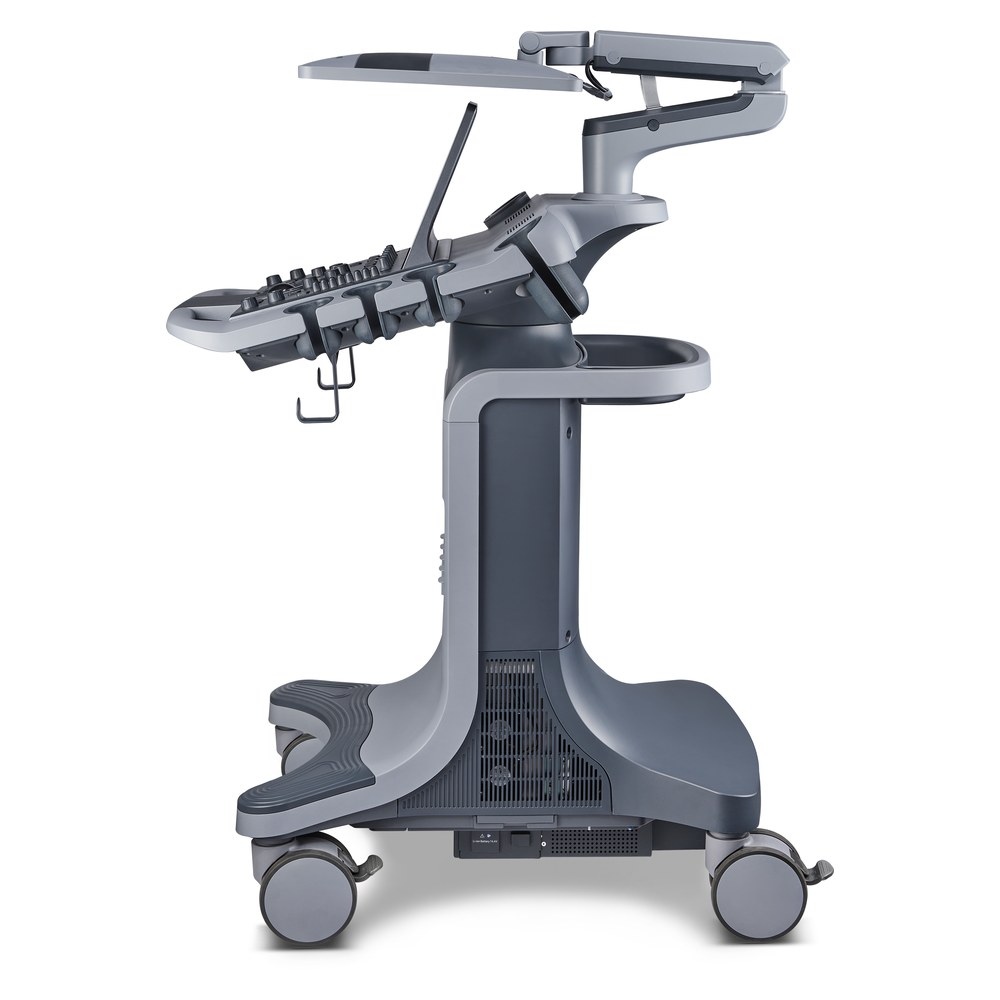

Эргономика Acclarix LX85 сделана под смену на 6-8 часов. Панель управления поднимается электроприводом на 20 см и поворачивается на ±90° влево и вправо, монитор на шарнирном кронштейне разворачивается к пациенту и складывается для перевозки, сенсорный экран наклоняется на 20°, клавиатура выдвижная с направленной подсветкой, а подсветка клавиш подсказывает доступные в текущем режиме органы управления. На панели 6 держателей датчиков со съёмными стаканами, подогреватель геля входит в стандартную конфигурацию. При массе до 85 кг корпус узкий, 55 см по ширине, проходит в стандартный дверной проём, все четыре колеса с тормозами. Две встроенные батареи держат работу при перебоях питания.
Вычислительная часть: четырёхъядерный Intel Core i3, 32 ГБ оперативной памяти, ОС Linux, графический процессор в стандарте, SSD 500 ГБ с опциями на 1 и 2 ТБ. Загрузка занимает около 40 секунд, выход из спящего режима около 3 секунд, между пациентами аппарат достаточно перевести в сон. Все исследования сохраняются в формате Raw Data: параметры изображения, измерения и аннотации можно менять уже после сканирования, в том числе в спорных случаях. Передача и архив, полный DICOM 3.0 и подключение к PACS.
Применение Edan Acclarix LX85
- абдоминальные и скрининговые исследования, поверхностные органы, опорно-двигательный аппарат;
- акушерство и гинекология, включая скрининг первого триместра и 3D/4D датчиком C6-2MQ;
- кардиология, CW-допплер, TDI, стресс-эхокардиография, Auto EF и Auto Strain;
- сосудистые исследования и оценка микрокровотока MFI и HRFI;
- урология, биплановый датчик ECL12-3Q и внутриполостной E10-3HQ;
- педиатрия, интраоперационные исследования, манипуляции под УЗИ-контролем.
Технические характеристики Edan Acclarix LX85
| Параметр | Значение |
|---|---|
| Тип | Стационарная цветная допплеровская УЗИ-система экспертного класса |
| Платформа | SynSight, зональное бесфокусное сканирование, динамическая пиксельная фокусировка |
| Каналы | 128 физических каналов, графический процессор в стандартной конфигурации |
| Монитор | 21,5" LED, 1920×1080, углы обзора 178°, опционально 23,8" |
| Сенсорный экран | 14", 1920×1080, наклон 20°, управление жестами, 10 программируемых клавиш |
| Разъёмы датчиков | 5 активных портов, 6 держателей датчиков на панели |
| Панель управления | Электрический подъём на 20 см, поворот ±90°, выдвижная клавиатура с подсветкой, 8-сегментные слайдеры TGC, подогреватель геля в стандарте |
| Режимы визуализации | B, M, анатомический и изогнутый М-режим, цветовой М-режим, ЦДК, PDI, DPDI, PW, CW, TDI (TVI, TEI, TVD, TVM), 3D/4D |
| Микрокровоток | MFI, HRFI, eSilken Flow в стандартной комплектации для России |
| Эластография | Компрессионная с Eratio в стандарте, сдвиговой волны SWE по лицензии |
| Контраст | CEUS на низком MI, MVI, функция Destroy, количественный анализ TIC до 7 зон интереса |
| Кардиология | CW до 76 м/с, Stress Echo в стандарте, Auto EF, Auto Strain, WMSI по лицензии eLV, модуль ЭКГ с дыхательной кривой |
| Автоматизация | LinSync: eOB, eOB+, Auto OB, Auto NT, Auto FHR, eFollicle, eBladder, eVol.Flow, Live VF |
| 3D/4D | До 18,4 объёма в секунду, MPR Review, Multi-Slice до 24 срезов, рендеринг eLive, датчик C6-2MQ |
| Вычислительная платформа | Intel Core i3, 4 ядра, 32 ГБ оперативной памяти, ОС Linux |
| Накопитель | SSD 500 ГБ, опционально 1 ТБ или 2 ТБ, Raw Data, до 160 000 несжатых кадров |
| Габариты и масса | 1776×550×828 мм, не более 85 кг без батарей, четыре колеса 5" с тормозами |
| Питание | Сеть, две встроенные литий-ионные батареи |
| Связь | DICOM 3.0, подключение к PACS, Wi-Fi, USB |
| Датчики | 13 моделей для России: C5-1Q, C5-2Q, C5-2XQ, MC8-4Q, L12-5Q, L12-5WQ, L17-7HQ, L17-7SQ, E10-3HQ, ECL12-3Q, P5-1Q, P7-3Q, объёмный C6-2MQ |
| Регистрационное удостоверение | РЗН 2023/19799 |
| Гарантия | 24 месяца на консоль и на датчики |
Место в линейке Acclarix
Acclarix LX85 стоит на вершине стационарной линейки EDAN. Ступенью ниже Acclarix LX3, доступный вход в стационарную серию Acclarix LX25, предыдущий флагман Acclarix LX9. Если экспертные возможности нужны в переносном корпусе, смотрите компактный Acclarix AX8.
Позвоните 8 (800) 551-70-03, звонок по России бесплатный, или отправьте заявку: подберём датчики и лицензии под ваши задачи, рассчитаем стоимость с доставкой, пусконаладкой и обучением персонала.
