До 16,7 млн каналов обработки, датчики AFM с адаптивным формированием луча FreeBeam, вискоэластография STVi, контраст сверхразрешения SR CEUS и многопараметрический анализ печени M Reference. Изделие проходит государственную регистрацию в России.
Resona R9 и предыдущие флагманы Mindray построены на зонной технологии ZST+. В A20 производитель меняет саму архитектуру: платформа AIT перестраивает три слоя системы. Данные снимают датчики AFM (Acoustic Free Matrix): монокристальные и матричные элементы с тремя рядами, приём и передача FreeWave с удвоенной частотой дискретизации. Алгоритмы FreeBeam формируют луч адаптивно: веса для каждой точки вычисляются из принятого сигнала, а не задаются фиксированным окном, по данным Mindray разрешение растёт с 0,26 до 0,12 мм в модели. Вычисления идут на гиперпараллельной архитектуре с десятками тысяч ядер, число каналов обработки достигает 16 777 216 против 12 582 912 у R9.
Клиническая ставка сделана на печень и молочную железу. STVi, вискоэластография Sound Touch, добавляет к жёсткости ткани вязкость и дисперсию: жёсткость растёт и при фиброзе, и при воспалении, а вязкость реагирует иначе, поэтому пара параметров помогает разделить стадию и активность процесса. Режим M Reference (M-Ref. Live) собирает в одной плоскости сканирования STE, STVi, USAT, HRI+, LTI и новый показатель скорости звука TSSI, строит радарную диаграмму и отчёт. Super Resolution CEUS накапливает положения микропузырьков контраста во времени и строит карту микрососудов, недоступную обычному контрастному режиму.

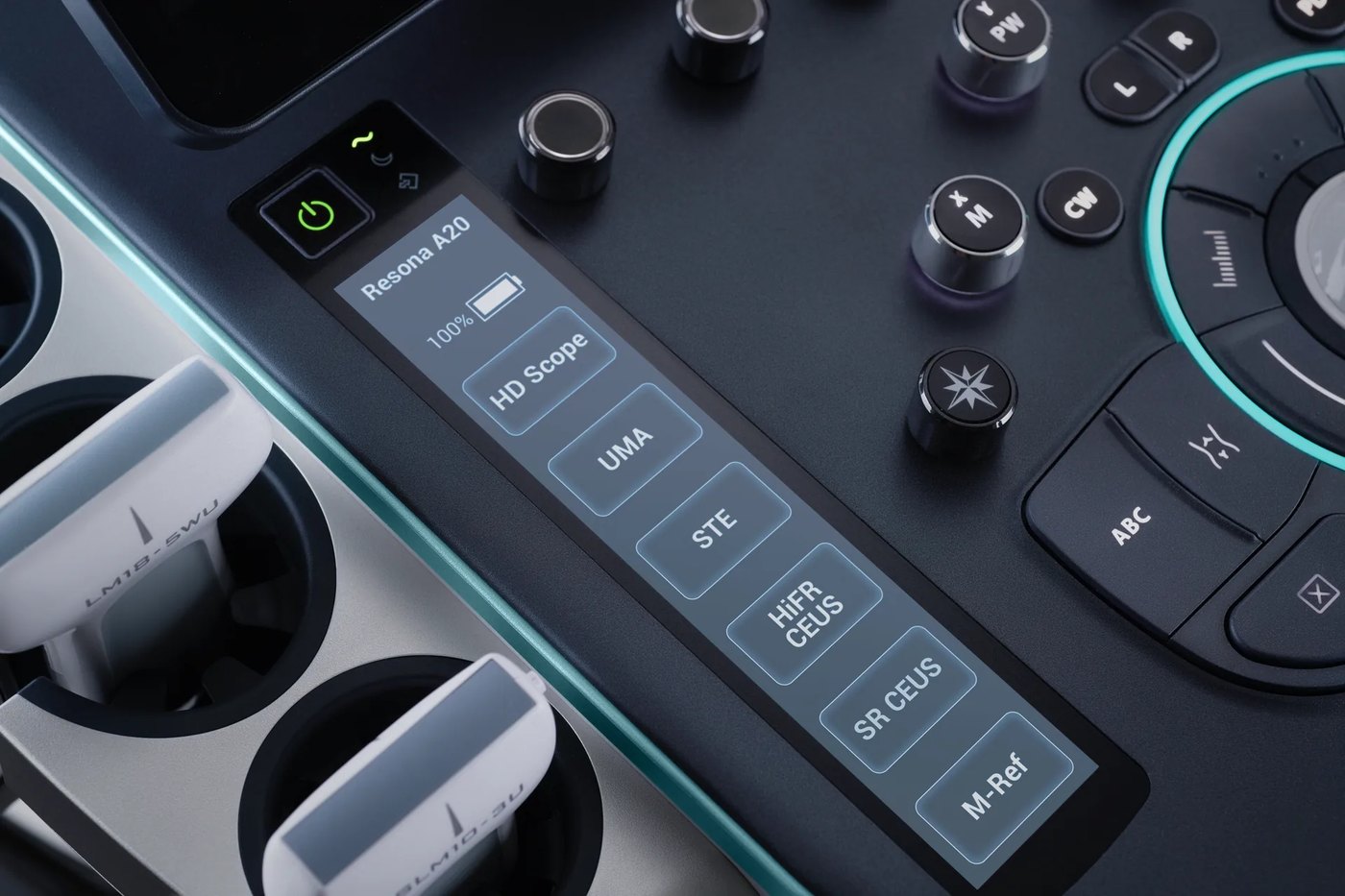

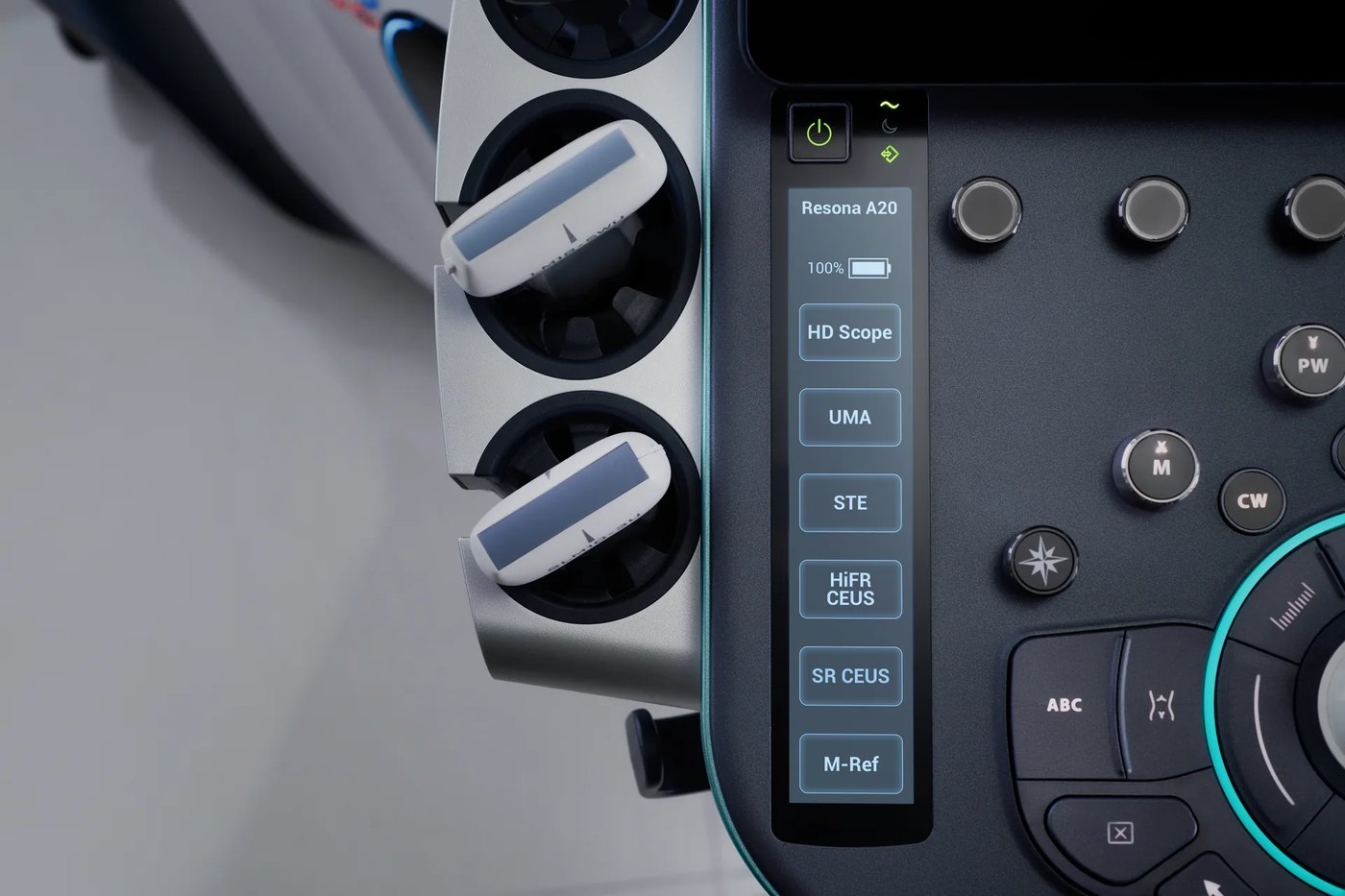

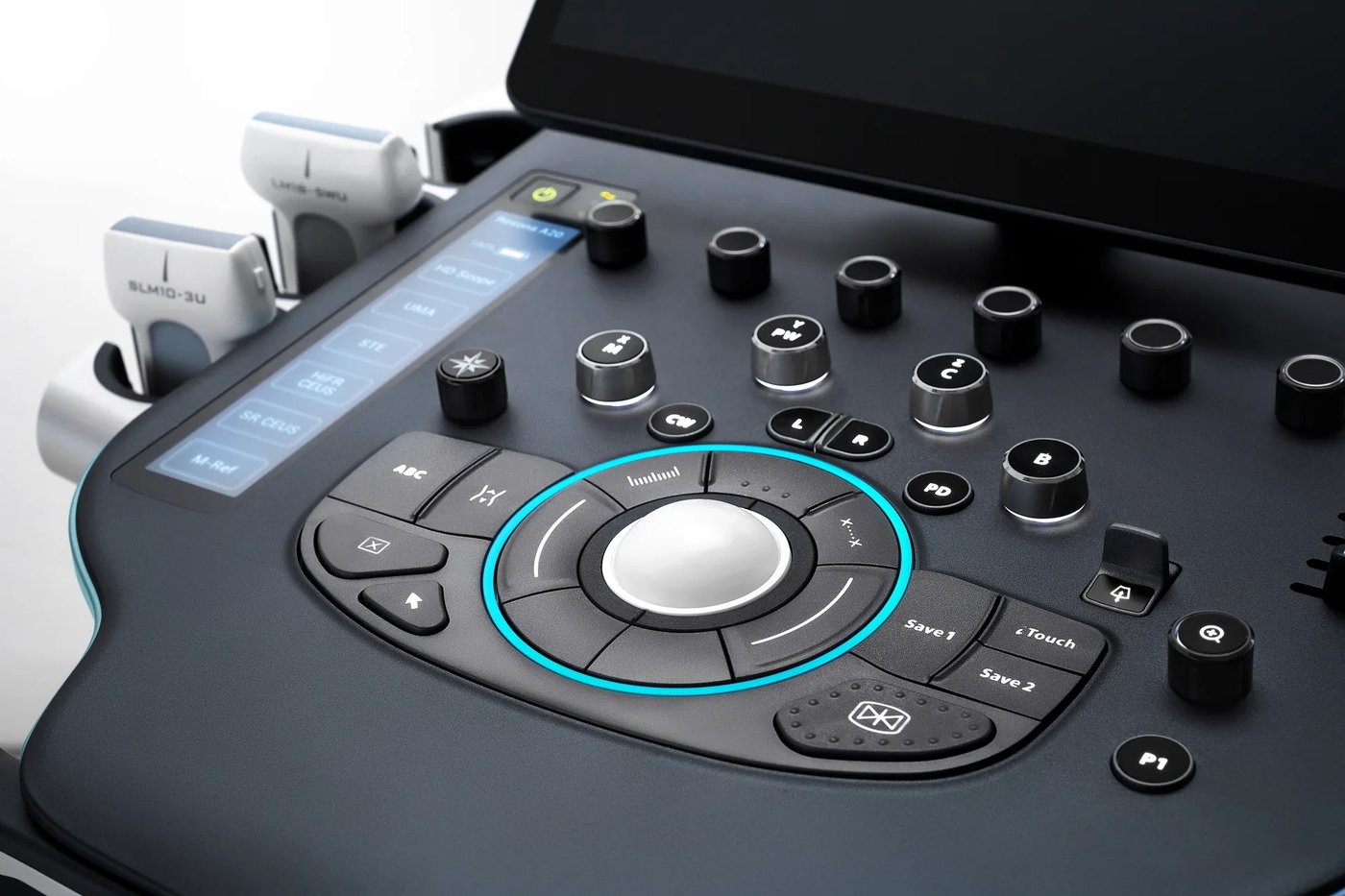

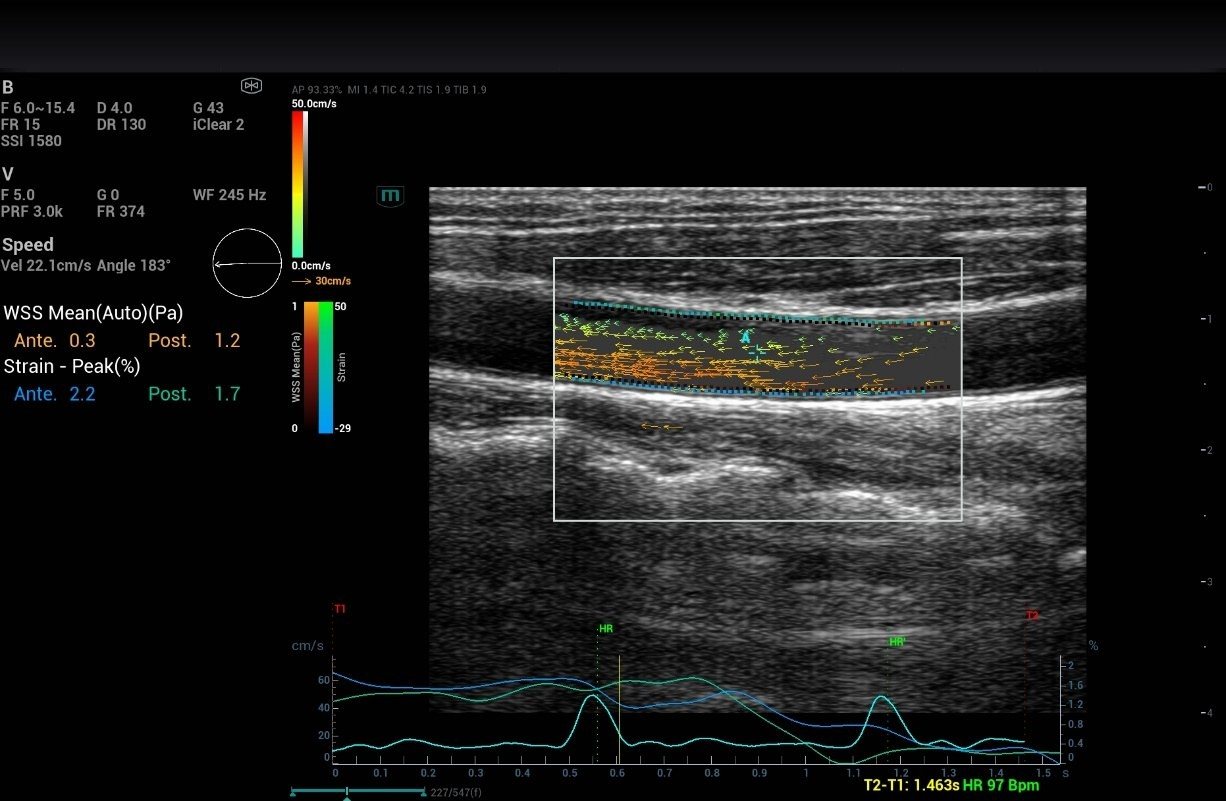

Сосудистый и интервенционный блоки развивают линию R9: UMA в трёх подрежимах, V Flow с расчётом пристеночного напряжения сдвига, анализ скорости пульсовой волны Arterial PWV, объёмный рендеринг потока Glazing Flow. Для фьюжн-навигации предусмотрен конвексный датчик SC6-1GU с интегрированным сенсором и автоматическая регистрация по дереву сосудов, ультравысокочастотный линейный L33-8U работает до 33 МГц. Рабочее место: монитор 27 дюймов 2560×1440, сенсорная панель 15,6 дюйма с планкой Touch Bar, пять активных портов датчиков, уровень шума 28 дБ по данным Mindray, опция электропривода перемещения.
Направления применения
- гепатология: USAT, HRI+, LTI, TSSI, STE, STVi, M-Ref. Live, контраст UWN+ и HiFR CEUS;
- маммология и онкология: STVi, UMA, Super Resolution CEUS, Smart Breast, компрессионная эластография Natural Touch;
- сосуды: V Flow, RIMT, R-VQS, Arterial PWV, Glazing Flow;
- интервенция: iNeedle, Ultrasound Fusion с КТ и МРТ, Endocavity Fusion, uHIT Navi, uHIT Evaluation;
- кардиология на фазированном SPM6-1U: TDI, Stress Echo, AutoEF, LVO и VLMI;

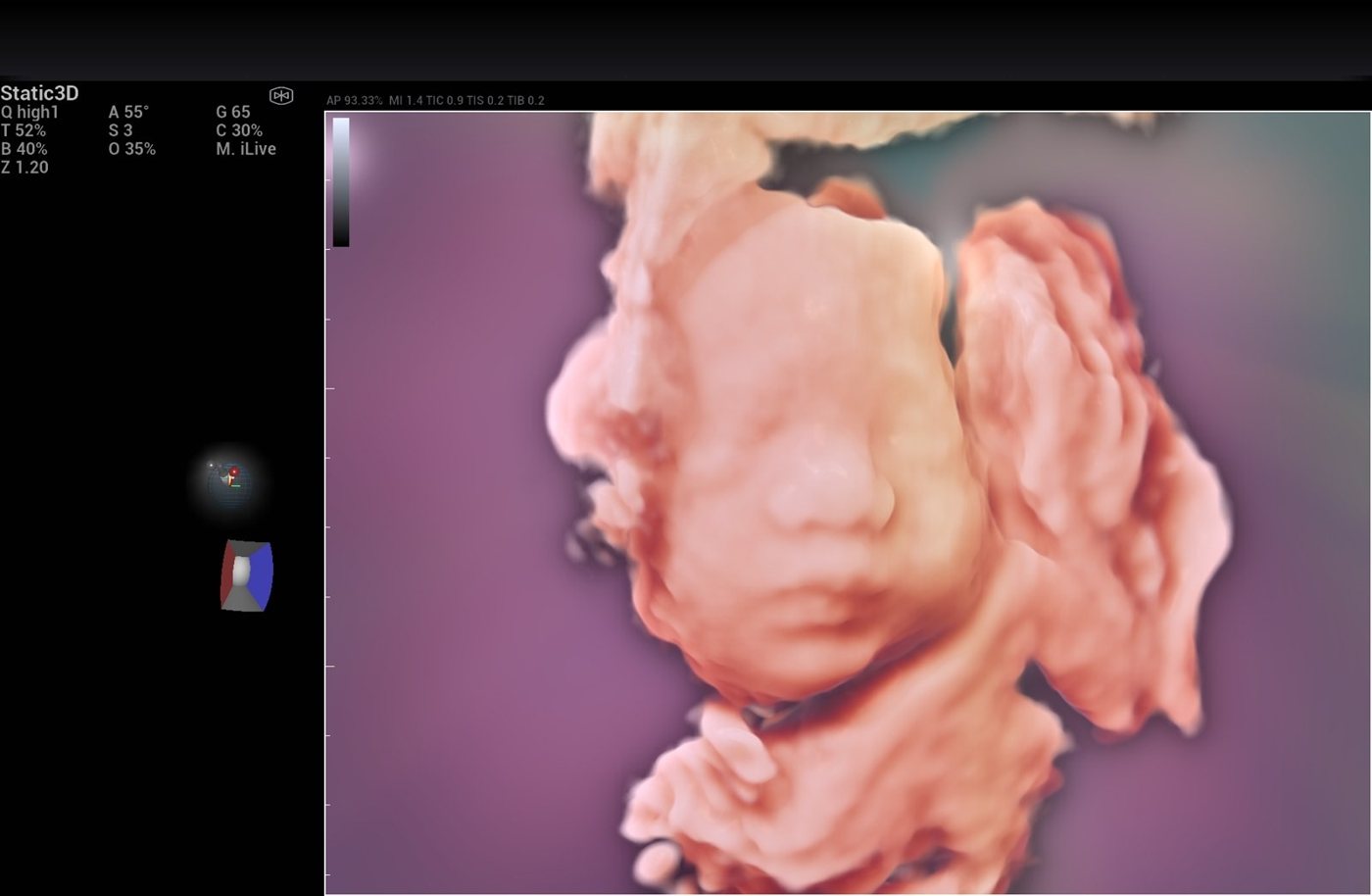

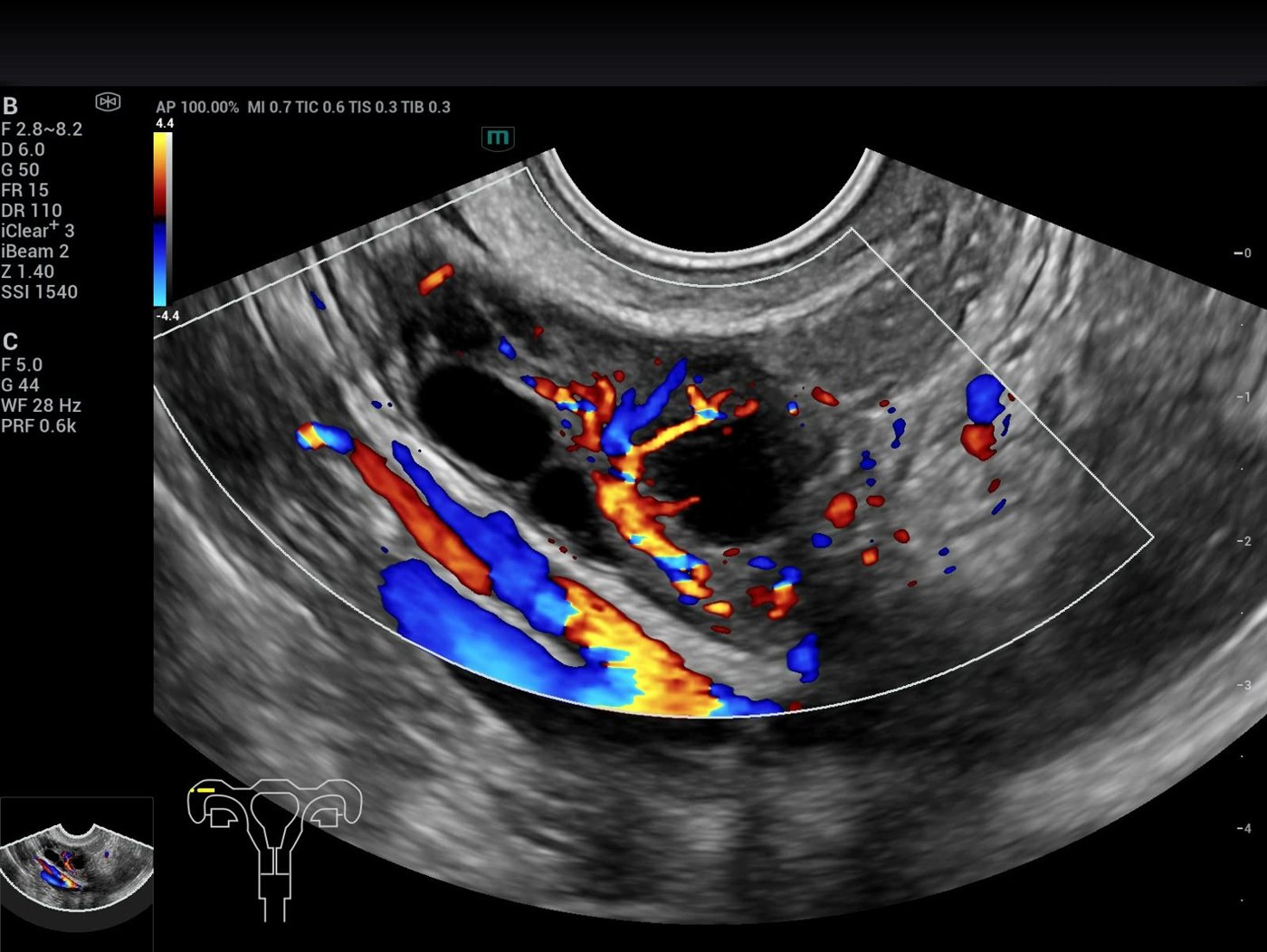

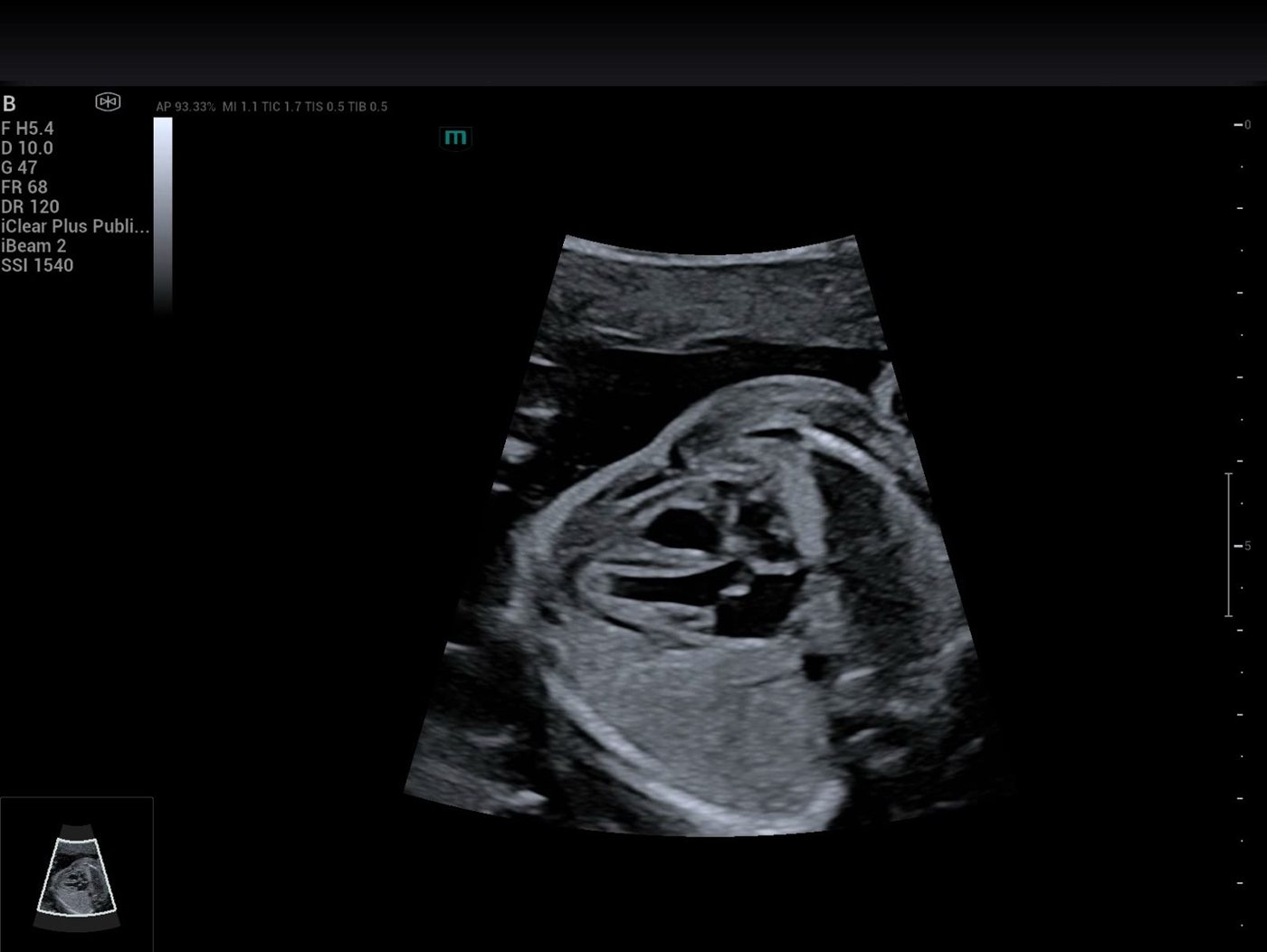

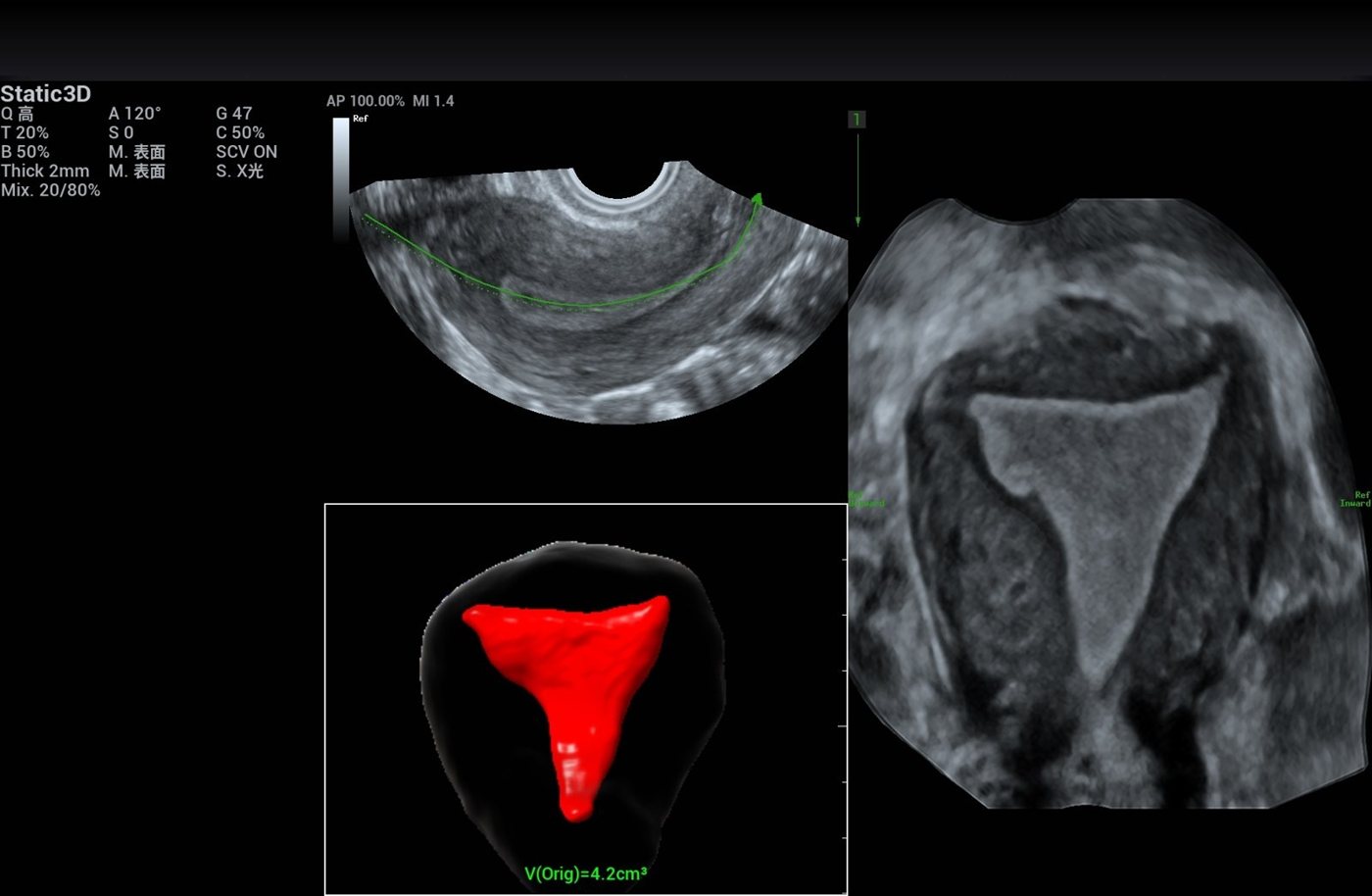

- акушерство и гинекология: Smart Planes CNS и FH, STIC, real-time 4D, Endocavity STE.
Технические характеристики Mindray Resona A20
| Параметр | Значение |
|---|---|
| Платформа | AIT: датчики AFM, FreeWave TX/RX, адаптивное формирование луча FreeBeam, FreeIQ, гиперпараллельные вычисления |
| Каналы обработки | До 16 777 216 |
| Частота кадров | До 440 кадров/с в B-режиме, 247 в цветовом допплере, 443 в TDI |
| Монитор | 27 дюймов, 2560×1440, углы обзора 178°, многошарнирный кронштейн |
| Сенсорный экран | 15,6 дюйма Full HD, антибликовое покрытие, редактируемые кнопки, планка Touch Bar |
| Порты датчиков | 5 активных и порт карандашного датчика |
| Датчики | 14 моделей AFM, матричные и монокристальные, полоса до 33 МГц; биплановый ELC13-4U |
| Эластография | STE, STQ, High Frame Rate STE, вискоэластография STVi, Natural Touch, Endocavity STE, E&Biopsy, M Reference |
| Микрососудистая визуализация | UMA (cUMA, pUMA, sUMA), HR Flow, V Flow с WSS, Glazing Flow |
| Контраст | UWN+, HiFR CEUS, Super Resolution CEUS, CEUS QA, Volume CEUS, TCMR, CPM, LVO, VLMI |
| Печень | USAT, HRI+, LTI, TSSI, STVi, M-Ref. Live |
| Интервенция | iNeedle, Ultrasound Fusion с авторегистрацией по сосудам, Endocavity Fusion, Fusion RESP, Needle Navigation, uHIT Navi, uHIT Evaluation |
| Уровень шума | 28 дБ по данным Mindray |
| Аккумулятор | Не менее 60 минут сканирования, зарядка менее 6 часов |
| Масса | 138 кг, с электроприводом перемещения 160 кг |
| Регистрация в РФ | Проходит государственную регистрацию в Росздравнадзоре |
Чем A20 отличается от Resona R9
R9 остаётся действующим флагманом Mindray в России: он зарегистрирован, поставляется и обслуживается. У R9 двадцать датчиков, включая чреспищеводный и интраоперационный, у A20 четырнадцать плюс биплановый, чреспищеводного нет. Только у A20: платформа AIT, вискоэластография STVi, показатель TSSI, Super Resolution CEUS, Arterial PWV, Glazing Flow, датчик с интегрированным сенсором навигации и монитор 27 дюймов. Общие инструменты: UMA, STE и STQ, USAT с HRI+ и LTI, UWN+ и HiFR CEUS, фьюжн и uHIT, Stress Echo и AutoEF. Клиникам, которым аппарат нужен сейчас, подходит Resona R9; A20 имеет смысл ждать тем, кому важны вискоэластография, многопараметрический анализ печени и контраст сверхразрешения.
Медик-Сервис, официальный дистрибьютор Mindray в России с 2006 года. После регистрации A20 появится в нашей линейке с поставкой, монтажом, обучением врачей и сервисом, как сегодня Resona R9. Материалы карточки подготовлены по официальным источникам производителя и носят справочный характер.
