Аппарат массой 1,8 кг вместе с датчиком, аккумулятором и наплечным ремнём. Экран 6,5 дюйма яркостью 1000 кд/м², цветной и энергетический допплер, работа от аккумулятора около 3 часов. Сделано в Японии.
HS-103V, самый компактный ветеринарный сканер Honda Electronics. Задача у него узкая и очень практичная: репродуктивная диагностика продуктивных животных прямо в хозяйстве. Аппарат висит на плече, обе руки у врача свободны, и осмотр идёт от животного к животному без поиска розетки. Одного аккумулятора хватает примерно на 3 часа непрерывной работы, а в комплекте их два.
Главная помеха для ультразвука в коровнике и на выгуле, это свет: на обычном экране изображение при солнце пропадает. У HS-103V яркость экрана 1000 кд/м², а четыре настройки гамма-кривой подстраивают контраст под освещение на месте.

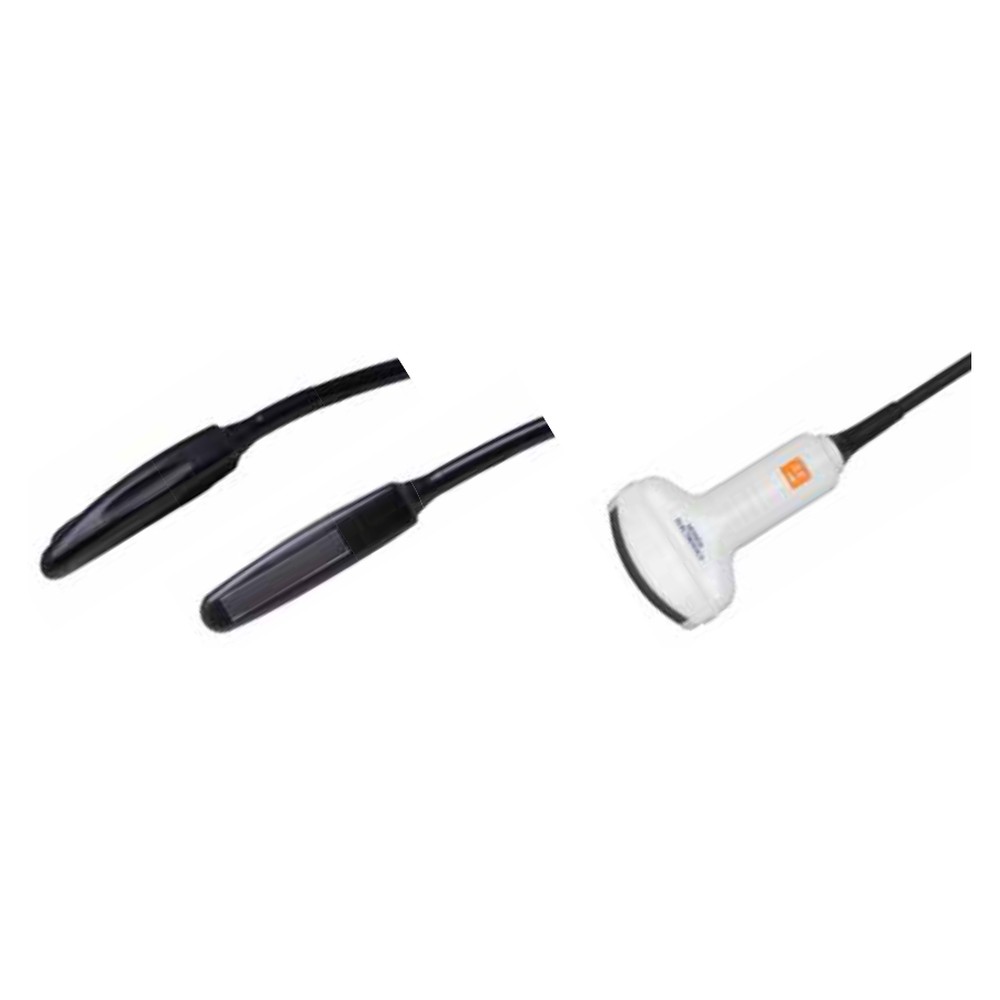

Датчик выбирается при заказе
HS-103V выпускается в двух исполнениях, и различаются они датчиком. Датчик жёстко подключён к аппарату, разъёма для замены нет, поэтому исполнение выбирают сразу под задачу хозяйства.
- HLV-275M, линейный ректальный. Частоты 10,0 / 7,5 / 5,0 МГц, ширина 50 мм, кабель 1,8 м, глубина сканирования 2-16 см. Исполнение для ректальной диагностики стельности крупного рогатого скота и оценки жёлтого тела.
- HCS-236M, конвексный. Частоты 5,0 / 3,5 / 2,8 МГц, радиус 60 мм, кабель 1,2 м, глубина сканирования 2-24 см. Исполнение для трансабдоминальных исследований, в том числе диагностики супоросности свиноматок.
Оба датчика разработаны исследовательской группой Honda. Каждый работает на трёх частотах, которые переключаются независимо в зависимости от глубины: высокая частота даёт детализацию вблизи, низкая добавляет глубину.
Допплер
У HS-103V есть цветовое допплеровское картирование (CFM) и энергетический допплер (PD). Они показывают кровоток вокруг жёлтого тела и в других анатомических структурах, а не только их форму и размер на серошкальном изображении.
Измерения и сохранение
Встроенные измерения: расстояние, окружность, гистограмма и расчёт срока стельности коровы по копчико-теменному размеру плода (CRL). Размеры плода и жёлтого тела измеряются прямо на экране. Кинопетля хранит до 255 кадров, из неё выбирают удачный кадр и сохраняют. Во внутреннюю память помещается 200 снимков JPEG и 10 видеороликов AVI, на корпусе есть порты DVI и USB.
Питание
HS-103V работает от литий-ионного полимерного аккумулятора 10,8 В ёмкостью 3350 мА·ч, одного хватает примерно на 3 часа. Остаток заряда показывает индикатор на самом аккумуляторе. Заряжается аккумулятор в аппарате от сетевого адаптера, а зарядное устройство HBCB-103V для запасного аккумулятора заказывается отдельно.
Технические характеристики Honda HS-103V
| Параметр | Значение |
|---|---|
| Каналы | 96 |
| Экран | 6,5 дюйма, 640×480 (VGA), яркость 1000 кд/м² |
| Режимы | B-режим, цветовое допплеровское картирование (CFM), энергетический допплер (PD) |
| Датчик по исполнению | HLV-275M линейный ректальный, 10,0 / 7,5 / 5,0 МГц, или HCS-236M конвексный, 5,0 / 3,5 / 2,8 МГц |
| Глубина сканирования | HLV-275M: 2-16 см; HCS-236M: 2-24 см; шаг 1 см |
| Акустическая мощность | 20-100 %, шаг 10 % |
| Усиление B | 36-100 дБ, шаг 1 дБ |
| Динамический диапазон | 35-95 дБ, шаг 1 дБ |
| Усиление допплера | 35-100, шаг 5 |
| Настройки изображения | гамма-кривая 4 типа; H-res: Detail1, Detail2, Detail3, Mild, Resolution, Penetration, Clarity, Boundary, Anatomy; Soft 1-4; Edge 1-3 |
| Измерения | расстояние, окружность, гистограмма, срок стельности КРС (CRL) |
| Кинопетля | до 255 кадров |
| Память | 200 снимков JPEG и 10 видео AVI |
| Порты | DVI, USB |
| Язык меню | английский, испанский, японский |
| Защита корпуса | IPX1 |
| Питание | аккумулятор 10,8 В, 3350 мА·ч, около 3 часов работы; сетевой адаптер 100-240 В, 50/60 Гц |
| Габариты | 184 × 260 × 60 мм |
| Масса | 1,8 кг с датчиком, аккумулятором и наплечным ремнём |
| Производитель | Honda Electronics Co., Ltd., Япония |
Комплектация
- сканер HS-103V с датчиком выбранного исполнения;
- два аккумулятора;
- сетевой адаптер и кабель питания;
- наплечный ремень;
- ультразвуковой гель;
- руководство по эксплуатации.
Отдельно заказываются зарядное устройство для аккумуляторов, защитный чехол, козырёк от солнца для экрана и кейс для переноски. Кейс выпускается для исполнения с датчиком HLV-275M.
Документы
На ветеринарные ультразвуковые сканеры Honda HS-103V и HS-1600V оформлена декларация о соответствии ЕАЭС N RU Д-JP.РА02.В.08496/24 от 27.02.2024 по техническим регламентам ТР ТС 004/2011 и ТР ТС 020/2011, срок действия до 26.02.2029. Копию декларации высылаем по запросу.
Подскажем, какое исполнение датчика подходит вашему хозяйству, и подготовим документы для закупки. Звоните 8 (800) 551-70-03, по России бесплатно, или оставьте заявку на сайте.
Модель в разделе УЗИ аппараты для ветеринарии. Для смешанной практики с мелкими и крупными животными посмотрите Honda HS-1600V со сменными датчиками.
