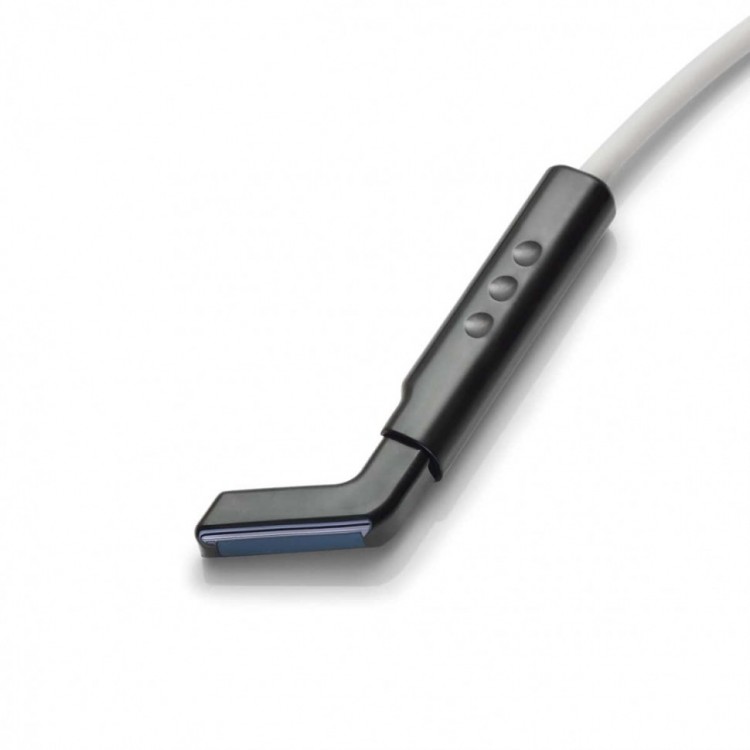

Форма «хоккейной клюшки», миниатюрная рабочая поверхность 28,7 × 5,5 мм, 128 элементов. Датчик для работы прямо на открытом органе в стерильном поле операционной.
Интраоперационное УЗИ, отдельный жанр диагностики. Датчик в стерильном чехле ложится непосредственно на печень, поджелудочную железу или сосуд: между ним и целью нет ни кожи, ни брюшной стенки. Поэтому L16-4HE можно вести на частотах до 16 МГц и видеть очаги в 2-3 мм, те, что не прощупываются рукой хирурга и не были заметны на дооперационном КТ. Именно так во время резекции печени находят дополнительные метастазы и уточняют границы вмешательства прямо на столе.
Зачем Г-образная форма? Плоская рукоятка L16-4HE лежит в ладони параллельно поверхности органа, а рабочая головка развёрнута под углом, как крюк хоккейной клюшки. Хирург прижимает датчик к органу в глубине раны, не загораживая обзор кистью, и удерживает стабильный контакт там, где прямому датчику не хватает места, под диафрагмой, за краем печени, вдоль сосудистого пучка.
Миниатюрная площадка 28,7 × 5,5 мм следует за кривизной органа, а работа ведётся в стерильном одноразовом чехле, L16-4HE остаётся в стерильном поле всю операцию. Вне операционной датчик пригодится и как компактный высокочастотный линейный: мелкие суставы, нервы, малые органы.
Применение
- интраоперационные исследования: печень, поджелудочная железа, желчные пути, сосуды;
- сосудистая хирургия: контроль анастомозов и кровотока;
- малые органы, мелкие суставы и нервы вне операционной;
- педиатрия и детская хирургия, миниатюрная головка соразмерна маленькому операционному полю.
Технические характеристики Mindray L16-4HE
| Параметр | Значение |
|---|---|
| Тип | Линейный интраоперационный, Г-образный (hockey stick) |
| Диапазон частот | 3,5-16 МГц |
| Количество элементов | 128 |
| Поле обзора (апертура) | 25,2 мм |
| Рабочая поверхность | 28,7 × 5,5 мм |
| Глубина сканирования | 1,5-28 см |
| Гармонические частоты | 8,0 / 10,0 / 12,0 МГц |
| Биопсийная насадка | не предусмотрена |
Совместимость
Суффикс «HE», стационарные УЗИ-системы Mindray серии DC, в том числе DC-70 Pro X-Insight и DC-80 X-Insight. L-образная альтернатива той же серии, L16-4Hs, Т-образная 7LT4s.
Позвоните 8 (800) 551-70-03, звонок по России бесплатный, или отправьте заявку: проверим совместимость с вашей системой и рассчитаем стоимость с доставкой. Собственная сервисная служба.
