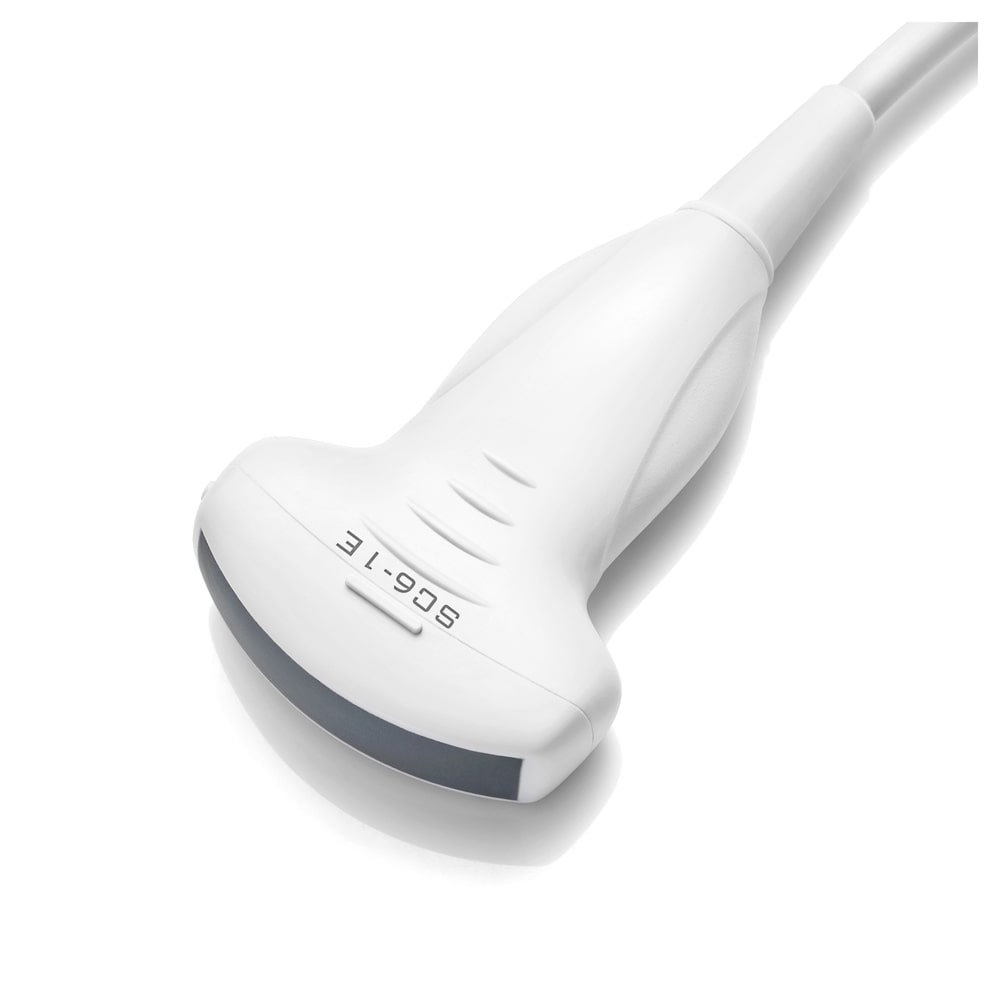

Датчик на технологии single crystal: диапазон 1,3-5,7 МГц, расширенный сектор до 100°, радиус 60 мм. Максимум чувствительности и пенетрации для стационарных систем Mindray DC-70/80/90.
Буква «S» в начале маркировки это монокристалл (single crystal). В отличие от обычной пьезокерамики, монокристаллический излучатель преобразует энергию заметно эффективнее: выше чувствительность, шире полоса, меньше тепловых потерь. На экране это выглядит просто: у тяжёлого пациента, где обычный конвекс выдаёт «кашу» на глубине 15-18 см, Mindray SC6-1E продолжает показывать структуру паренхимы и сосудистый рисунок. Именно за пенетрацию у пациентов с высоким ИМТ монокристальные конвексы и покупают.
Вторая составляющая качества, плотность решётки: 192 элемента против 128 у стандартных датчиков означают более тонкий акустический «шаг» и заметно более гладкую, детальную картинку по всему сектору. Допплер тоже выигрывает: слабые сигналы медленного кровотока монокристалл ловит увереннее это видно при оценке паренхиматозного кровотока почек и печени. Для пункций Mindray SC6-1E совместим с многоугловой насадкой NGB-022.
Стоит ли монокристалл доплаты относительно керамического C5-1E? Если через кабинет идёт обычный смешанный поток, керамики хватает. Но если заметная доля пациентов «тяжёлые» по акустике (бариатрия, гастроэнтерологический стационар, диспансеризация возрастных групп), SC6-1E сокращает долю неинформативных заключений «осмотр затруднён», а это прямая клиническая и репутационная выгода отделения.
Применение
- брюшная полость, в том числе у пациентов с ожирением;
- акушерство, скрининги, допплерометрия маточно-плацентарного кровотока;
- гинекология трансабдоминальным доступом;
- урология, скелетно-мышечные исследования;
- сосуды и нервы глубокого залегания.
Технические характеристики Mindray SC6-1E
| Параметр | Значение |
|---|---|
| Тип | Конвексный, монокристальный (single crystal) |
| Диапазон частот | 1,3-5,7 МГц |
| Частоты B-режима | 1,3-3,2 / 1,9-4,6 / 2,3-5,7 МГц |
| Гармонические частоты | 3,5 / 4,0 / 5,0 / 6,0 МГц |
| Частоты допплера | 2,0 / 2,5 / 3,0 МГц |
| Количество элементов | 192 |
| Угол обзора (FOV) | 60° (расширенный 100°) |
| Радиус кривизны | 60 мм |
| Глубина сканирования | 4-40 см |
| Биопсийная насадка | NGB-022, многоугловая, многоразовая |
Совместимость
Датчик Mindray SC6-1E предназначен для стационарных систем Mindray экспертного класса, DC-70 Pro X-Insight, DC-80 X-Insight и DC-90. Монокристальный вариант для DC-80/90 с широкой апертурой 68 мм, SC5-1NE; керамический аналог, C5-1E.
