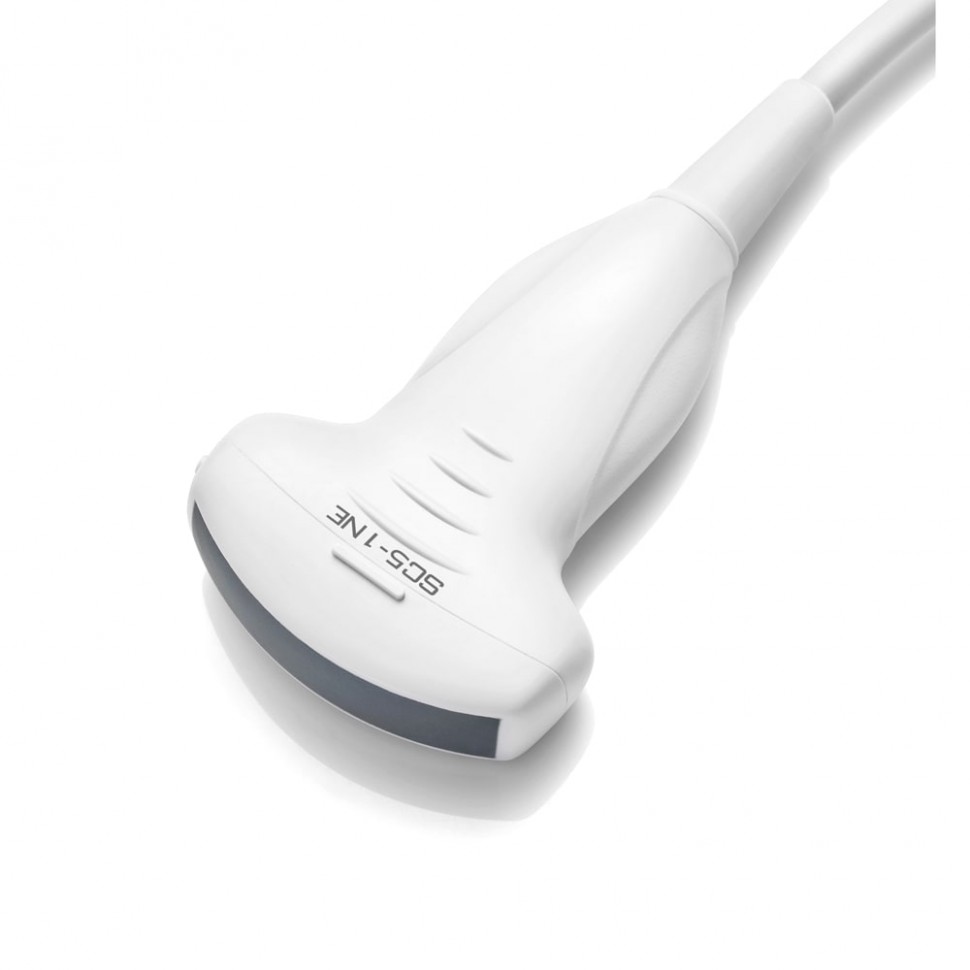

Конвекс на технологии single crystal с диапазоном 1,3-5,7 МГц, сектором до 100° и глубиной до 40 см. Увеличенная апертура собирает больше сигнала, датчик для уверенной работы с пациентами любой комплекции.
Mindray SC5-1NE построен на монокристаллическом излучателе, той же технологии, что в премиальных датчиках экспертных систем. Монокристалл преобразует электрическую энергию в акустическую с меньшими потерями, чем классическая пьезокерамика: сигнал на глубине сильнее, а слабое эхо от глубоких структур не тонет в шуме. У пациентов с высоким ИМТ, после операций, с «трудными» акустическими окнами датчик показывает то, что обычный конвекс уже не вытягивает.
Отличительная черта NE-версии, увеличенная апертура 68×18 мм: широкая площадка излучения собирает больше отражённого сигнала и дополнительно усиливает пенетрацию. Диапазон 1,3-5,7 МГц с четырьмя гармоническими частотами перекрывает весь абдоминальный и акушерский поток, а насадка NGB-022 делает Mindray SC5-1NE пригодным для пункций под УЗИ-контролем.
Внутри монокристальной линейки выбор между SC5-1NE и SC6-1E это выбор геометрии: у SC5-1NE решётка на 128 элементов с широкой апертурой, ставка на максимальный сбор сигнала с глубины; у SC6-1E, 192 элемента и более плотная линия сканирования. Если основная боль кабинета, пенетрация у крупных пациентов, начинайте с SC5-1NE; если нужна максимальная детализация по всему сектору, смотрите SC6-1E.
Применение
- брюшная полость у пациентов любой комплекции;
- акушерство и гинекология, допплерометрия;
- урология: почки, мочевой пузырь, простата;
- скелетно-мышечные исследования и глубокие нервы;
- сосуды брюшной полости и забрюшинного пространства.
Технические характеристики Mindray SC5-1NE
| Параметр | Значение |
|---|---|
| Тип | Конвексный, монокристальный (single crystal) |
| Диапазон частот | 1,3-5,7 МГц |
| Частоты B-режима | 1,3-3,2 / 1,9-4,6 / 2,3-5,7 МГц |
| Гармонические частоты | 3,5 / 4,0 / 5,0 / 6,0 МГц |
| Частоты допплера | 2,0 / 2,5 / 3,0 МГц |
| Количество элементов | 128 |
| Угол обзора (FOV) | 60° (расширенный 100°) |
| Радиус кривизны | 60 мм |
| Глубина сканирования | 4-40 см |
| Апертура | 68×18 мм |
| Биопсийная насадка | NGB-022, многоугловая, многоразовая |
Совместимость
Датчик Mindray SC5-1NE предназначен для стационарных систем Mindray с платформой X-Insight, DC-80 X-Insight и DC-90. Родственный монокристальный датчик со 192 элементами, SC6-1E.
Позвоните 8 (800) 551-70-03, звонок по России бесплатный, или отправьте заявку: подтвердим совместимость с вашей системой X-Insight и рассчитаем стоимость с доставкой.
