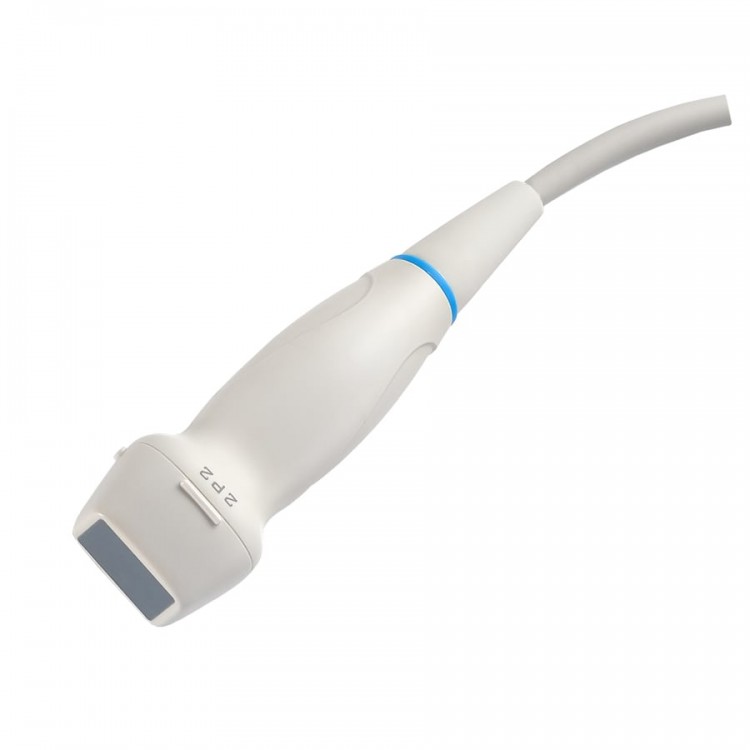

Частоты B-режима 2,0-3,5 МГц, угол сканирования 90° и глубина визуализации до 31,4 см. Датчик 2P2 добавляет эхокардиографию у взрослых и детей плюс транскраниальные исследования на стационарном сканере Mindray DC-N3.
Фазированная решётка это датчик с маленькой рабочей поверхностью, из-под которой электроника «разворачивает» сектор в 90°. Для кардиологии другой конструкции и не нужно: сердце приходится смотреть через узкие межрёберные промежутки, и компактная апертура датчика 2P2 встаёт в межреберье целиком, без тени от рёбер. Тот же принцип работает на височном акустическом окне при транскраниальной допплерографии, туда обычный конвексный датчик просто не помещается.
Низкие частоты 2,0-3,5 МГц дают необходимую глубину: даже у крупного пациента левый желудочек и клапанный аппарат остаются в зоне уверенной визуализации, а запас 31,4 см позволяет работать с расширенными камерами. Гармоники 3,2 и 3,6 МГц заметно очищают эндокард, граница «кровь-стенка» становится читаемой, что критично для оценки сократимости. Допплеровские частоты 2,0 и 2,5 МГц рассчитаны на трансклапанные потоки.
64-элементная решётка датчика 2P2, проверенная временем конструкция для кардиодатчиков этого класса: достаточная плотность линий в секторе при высокой кадровой частоте, без которой не оценить быстрые движения створок клапанов. Для кабинета функциональной диагностики на базе DC-N3 датчик 2P2 это возможность добавить эхокардиографию к списку услуг без покупки отдельного кардиологического аппарата.
Применение
- эхокардиография у взрослых;
- детская кардиология;
- транскраниальные исследования у взрослых;
- педиатрические исследования.
Технические характеристики Mindray 2P2
| Параметр | Значение |
|---|---|
| Тип | Секторный фазированный |
| Частоты в B-режиме | 2,0 / 2,5 / 3,0 / 3,5 МГц |
| Гармонические частоты | 3,2 / 3,6 МГц |
| Частоты допплера | 2,0 / 2,5 МГц |
| Количество элементов | 64 |
| Угол сканирования | 90° |
| Глубина визуализации | 2,8-31,4 см |
Совместимость
Датчик 2P2 предназначен для УЗИ-сканера Mindray DC-N3. Кабинет на базе DC-N3 обычно комплектуют конвексным датчиком 3C5A для абдоминальных исследований и линейным 7L4A для сосудов и поверхностных структур. Для портативных систем Mindray выпускается аналог 2P2s.
